　　700W+组件在电站里越来越常见，很多老款便携式IV测试仪却测不了这批新组件——电流量程不够。210mm大硅片加上多主栅技术，把组件电流推到18A以上，老设备多数只支持15A或20A刚好卡线，测出来曲线截顶或数据漂移，没法用。

　　700W组件需要什么量程

　　主流700W组件参数：开路电压48V～50V，短路电流18.2A～18.6A，***大功率点电流17.0A～17.5A。电压不是瓶颈，电流才是硬门槛。18.6A短路电流，用20A量程设备只剩不到8%余量，光照波动或组件Isc偏高就容易超量程。采购时电流量程至少30A才稳妥。

　　功率方面，设备要覆盖到1000W以上，***好到1500W，兼顾单块和小组串测试。

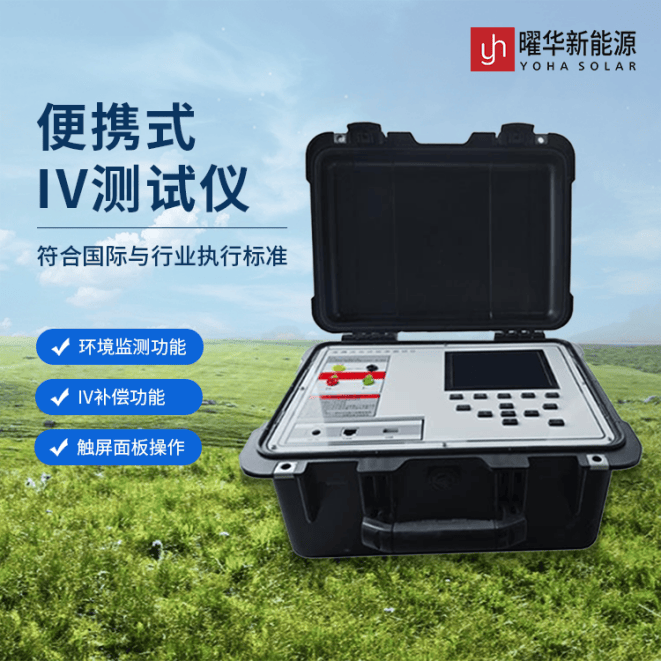

　　曜华激光设备量程够吗

　　曜华激光YH-IV系列电压量程10V～1500V，电流0.01～20A，***大功率50W～30kW。20A测700W能用，余量不大。建议选光照稳定时段测试，或选配30A/40A大电流扩展版本，后续测800W、900W也不用担心量程。30kW功率覆盖1500V组串抽检足够。

精度有没有保障

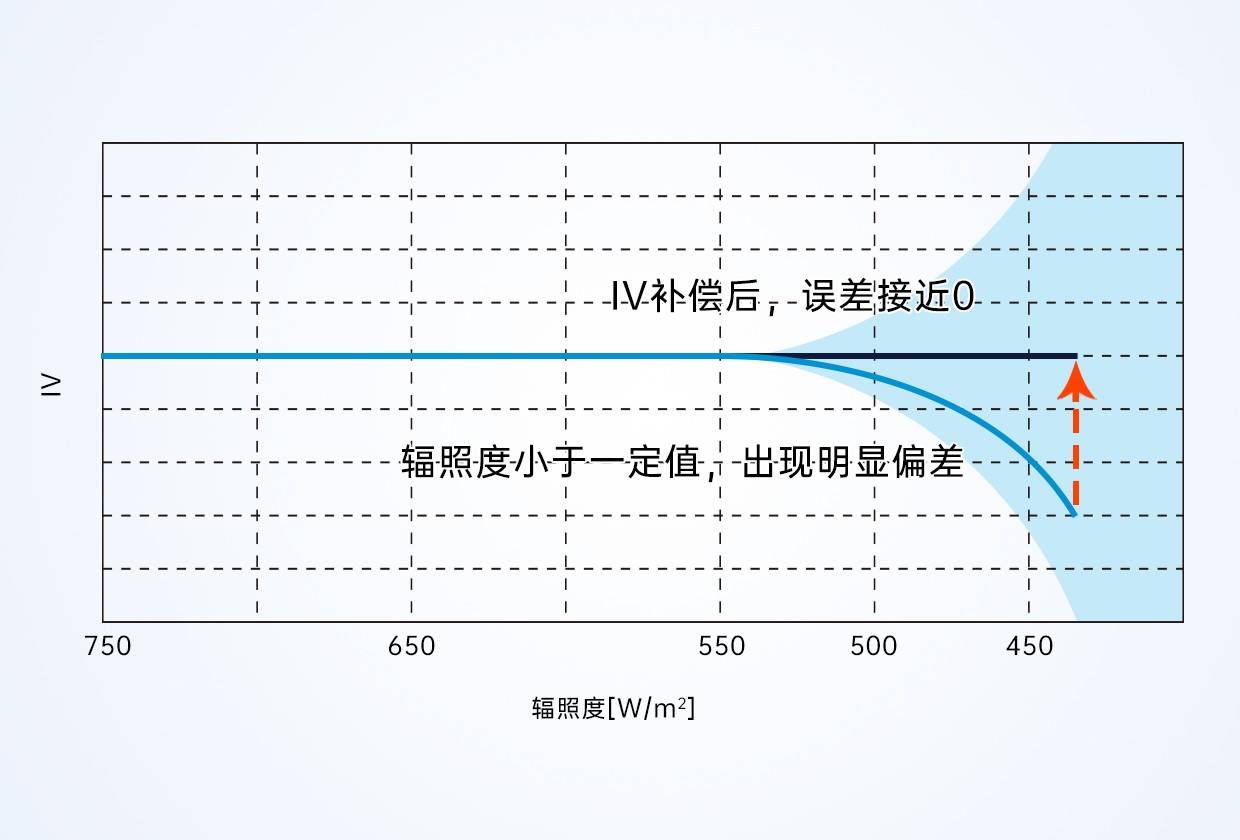

量程大不代表精度差。曜华激光采用四线制测量，电流回路与电压采样回路分离，消除接触电阻和线缆压降影响。电性能测量误差≤±1%，重复性±0.5%±3W，电压准确度±0.5%±0.2V，电流±0.5%±0.02A。户外验收完全够用——组件出厂正公差0～+5%，现场±2%偏差可接受，±1%设备误差满足判定。STC转换准确性实验室实测2%以内（辐照度≥700W/m²）。

　　TOPCon和HJT电容效应

　　700W组件多为N型TOPCon或HJT，等效电容是PERC的3～5倍。短脉冲（10～30ms）会导致IV曲线回滞畸变，Pmax偏差5～10W。曜华激光支持10～150ms可调长脉冲，针对高电容组件调至100ms以上，充分充放电消除畸变。测700W以上N型组件，长脉冲几乎是必选项。

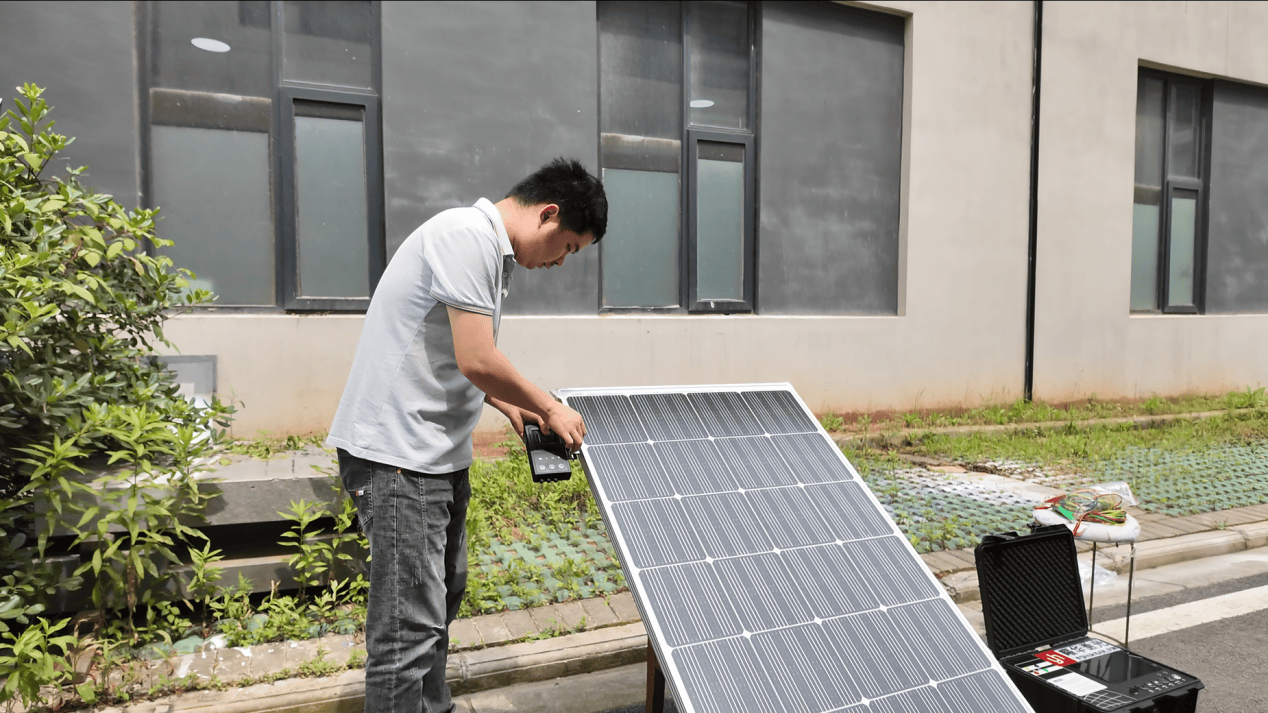

　　现场操作要点

　　辐照度探头与组件同平面同角度安装，偏差超过5°带来3%～5%STC换算误差。温度探头紧贴背板并用导热胶固定，悬空会导致修正偏差。大电流下接触不良会发热，检查线缆连接。曜华激光主机与辐照探头无线连接，***远100米，组串测试不用来回挪设备。

　　结论

　　700W以上能否测准，看三指标：电流量程、长脉冲模式、STC修正。曜华激光YH-IV在三点上均有针对性设计——20A～40A电流覆盖、10～150ms长脉冲、四线制测量。采购前根据组件型号对照量程，***好拿样机现场实测一块板子，比看参数更有说服力。
