　　AM0/AM1.5G 稳态 LED 太阳光模拟器标准操作指南 & 完整技术参数

　　一、设备简介

　　曜华激光本款稳态 LED 太阳光模拟器专为太阳能电池、光伏组件光电性能检测研发，采用水冷 LED 模组光源，支持 AM0（300-1700nm 太空光谱）、AM1.5G（300-1200nm 地面标准光谱）一键切换，300×300mm 均匀辐照面，辐照不均匀度、不稳定度均达 A 级标准；整机搭载 PLC 触控控制系统，配备电流过载、超温、漏电多重防护，配套数据采集系统，测试数据稳定可追溯，广泛应用于实验室研发、产线来料检测。

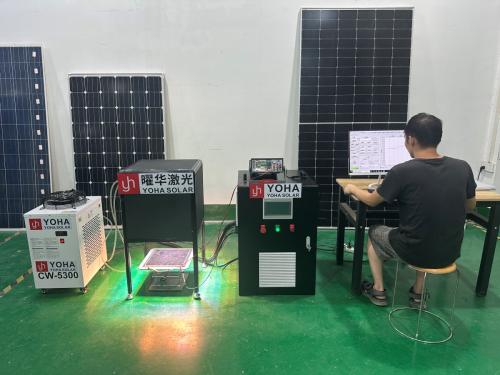

设备额定供电 AC220V/50Hz，整机总功率 6kW（含水冷机组），由光源灯箱、升降测试平台、水冷机组、电控柜四大主体构成，操作门槛低、维护成本低，厂家提供 24 小时上门售后支持。

　　二、完整技术参数

　　（一）光谱与光学核心参数

1. 光源类型：LED 水冷模组光源

2. 光谱模式（可一键切换）

   1. AM0：光谱范围 300~1700nm，标准辐照强度 1367W/㎡

   2. AM1.5G：光谱范围 300~1200nm，标准辐照强度 1000W/㎡

3. 光谱等级：AM0A 级 / AM1.5G ***高 A + 级

4. 有效辐照面积：≥300×300mm

5. 辐照不均匀度：≤2%（A 级标准）

6. 辐照不稳定度：≤2%

7. 散热方式：整机水冷循环制冷

　　（二）电气供电参数

1. 输入电压：AC 220V

2. 供电频率：50Hz

3. 整机总功率：6kW（含水冷机组）

4. 电源类型：EPS 电子方波电流电源

5. 功率调节范围：输出 0~99% 线性连续可调

6. 接线要求：单相 + 中性零线 + 保护地线，地线必须可靠接地

　　（三）硬件结构尺寸参数

1. 光源灯箱外形：宽 500mm × 高 900mm

2. 电控柜外形：宽 500mm × 深 600mm × 高 800mm

3. 配套机构：电动升降测试平台，可放置光伏待测样品

　　（四）温控与传感参数

1. 温度采集传感器：PT100 铂电阻

2. 传感器测温范围：-50℃ ~ 200℃

3. 测温精度：±0.1℃

4. 温控逻辑：水冷可自定义送电启动温度、闭电停机温度；支持设置灯箱超温保护阈值，超温自动切断光源电源

5. 冷却逻辑：停机后风机延时持续运转，自动冷却灯箱

　　（五）控制系统参数

1. 控制方式：PLC 智能控制系统 + 触控触摸屏操作

2. 用户账号权限

   1. admin 管理员：密码 123456，可维护参数、清零灯珠计时、查看报警记录

   2. user 普通用户：无密码，仅基础启停、光谱切换、功率调节

3. 灯带分区控制

   1. A22-1~A22-22：共用一组电源模块（红色区）

   2. B9-1~B9-9：共用一组电源模块（蓝色区）

4. 功能配置

   1. 单条灯带独立手动调节（专业调试模式，不建议随意改动）

   2. 全灯带总控自动模式，一键启停

   3. 报警存储记录：记录超温、水冷故障、过载等全部告警信息

   4. 断电记忆功能，设备重启保留设置参数

   5. 光源运行时长累计计时，支持一键清零重置

　　（六）保护功能参数

1. 电气保护：电流过载保护、漏电保护、电压异常保护

2. 高温保护：灯箱温度超过设定阈值，自动切断 LED 光源并报警

3. 硬件安全：门板急停按钮，按下整机立刻停止所有动作

4. 散热保护：风道堵塞、水冷故障触发温度告警停机

　　（七）配套标准配件清单

1. 光源灯箱、电控主机 各 1 台

2. 升降测试平台 1 套

3. 水冷机组 1 台

4. 设备操作及维护保养手册 1 份

5. 产品合格证 1 份

6. 出厂检验报告 1 份

7. 设备验收报告 1 份

　　（八）环境与使用要求

1. 使用环境：温湿度符合设备技术规范，无易燃易爆气体

2. 禁止工况：潮湿环境、强电磁大功率设备共电源、散热风道堵塞

3. 耗材：LED 灯珠为易损件，更换需匹配原安装位置保证辐照均匀性

　　（九）功率 - 辐照强度对应参考表

　　AM0 模式

　　AM1.5G 模式

　　其他辐照强度可搭配便携式辐照度仪，微调输出百分比校准。

　　三、开机前检查准备

1. 电气安全核查 设备接线需完整连接火线、中性零线、接地线，零线必须紧固可靠，松动易引发电气故障；设备接地完好，规避静电、漏电风险。不可与大功率、强电磁设备共用电源，禁止湿手触碰电源插头。

2. 环境与硬件预检 设备需在温湿度符合技术标准的室内使用，严禁放置于易燃易爆气体区域；设备散热风道、水冷进出风口无杂物堵塞。 检查升降平台无异物卡顿，门板急停按钮完全复位；LED 灯珠面板无烧蚀破损，禁止徒手触碰灯珠发光面，油污会降低透光率、缩短光源寿命。操作人员全程佩戴防护眼镜与防护服，不可直视强光。

3. 水冷机组预检 确认水冷水路无渗漏，散热风扇运转正常，水冷机需与设备同步启停。

　　四、开机与系统登录

1. 接通 AC220V 电源，打开电控总开关，触摸屏自动点亮进入登录界面。

2. 账号权限区分：

• admin 管理员账号：密码 123456，可进入维护界面设置保护温度、清零光源运行时长、查看设备深层参数；

• user 普通账号：无密码，仅支持光谱切换、功率调节、基础启停操作，无设备维护权限。

3. 登录后进入总览监控界面，实时查看全部 LED 灯带电压、电流运行状态。

　　五、光谱切换与辐照功率设置

1. 光谱模式切换 总览界面右上角点击切换按键，按需选用 AM0 太空光谱或 AM1.5G 地面标准光谱。

2. 辐照强度功率参考 设备功率调节区间 0~99% 线性可调，标准配比如下：

• AM0 模式：600W/㎡对应 40% 功率、1000W/㎡对应 70% 功率、1367W/㎡对应 95% 功率；

• AM1.5G 模式：150W/㎡对应 10% 功率、600W/㎡对应 40% 功率、1000W/㎡对应 70% 功率；自定义辐照强度时，将辐照度仪放置测试台面，微调输出百分比完成校准。

3. 光源启停操作 自动模式下输入目标功率，点击启动，设备延时约 2 分钟点亮光源；测试完成点击停止，全部灯带同步关闭。

　　补充说明：单操界面为专业调试专用，可单独调控 A22、B9 系列灯带功率，非专业人员请勿随意修改参数，避免破坏辐照均匀性。

　　六、样品测试运行流程

1. 降下升降平台，将待测光伏电池 / 组件居中放置于辐照均匀区域；

2. 复核水冷温度、光谱档位、辐照功率参数，确认急停按钮未锁死；

3. 启动光源，设备 EPS 电源实时稳压输出，保障辐照能量恒定，配套软件自动采集试验数据；

4. 测试全程监控灯箱温度，温度接近保护阈值时，及时下调光源功率，规避高温报警停机。

　　七、维护界面功能说明（admin 管理员专属）

　　进入设置 & 维护页面，可完成三项核心配置：

1. 水冷参数设置：自定义水冷送电、闭电启停温度，送电温度建议设置偏低，避免机组频繁启停；

2. 高温保护阈值设置：设定灯箱安全温度上限，超温后系统自动切断光源电源；

3. 光源寿命清零：整套灯珠更换完毕后，点亮光源状态下点击时间清零，重新统计灯珠运行时长。

　　八、报警查询与常规故障排除

1. 报警记录查看 点击报警界面，可查阅灯管超温、水冷故障等全部历史报警记录；灯箱超温触发保护关灯后，需手动点击故障复位，设备方可重新启动光源。

2. 常见故障快速处理

• 灯无法点亮：排查触摸屏报警、输入电压、灯带接线，确认急停按钮复位；

• 光照强度不足：检查功率调节器，使用辐照度仪重新校准功率参数；

• 设备启动无反应：确认急停未锁死，或进入维护界面清零设备累计运行时间；

• 温度上下限报警：检查 PT100 温度传感器接线、PLC 线束接地是否完好。

　　九、标准停机操作步骤

1. 测试结束，在总览界面停止光源输出；

2. 保持水冷机组持续运行，等待灯箱、样品充分冷却后，再关闭水冷电源；

3. 断开设备总电源，待整机完全降温后开展清洁保养工作。

　　十、定期保养规范

　　（一）保养周期

1. 接地线路检查：每 4 个月 1 次；

2. 整机外部清洁：每 2 个月 1 次；

3. 光学透镜、反光镜清洁：每 4 个月 1 次；

4. 电气系统全面检修：每 2 年 1 次。

　　（二）清洁操作要求

1. 设备外壳：断电后使用无尘软布擦拭，顽固污渍蘸少量清水清理，严禁水分渗入机身，疏通全部散热孔；

2. 光学元件：采用专用光学清洁布、镜头纸擦拭，禁止酒精、氨水等化学溶剂，防止划伤光学镜面；

　　（三）电气检修要点

　　定期检查散热风扇、电源输出参数、电路板元器件、接线端子，及时处理松动、烧蚀隐患。

　　十一、安全操作注意事项

1. 禁止湿手操作电源，设备不可在高湿、易燃易爆环境投入使用；

2. 禁止私自拆解电控柜、光源灯箱，违规拆装会造成设备不可逆损坏；

3. 不得遮挡散热风道、水冷进出风口，长期积热会烧毁 LED 灯珠；

4. 操作时必须佩戴防护装备，严禁裸眼直视光源强光；

5. 不可长期超额定功率、超保护温度持续运行设备；

6. 设备中性零线务必紧固，虚接会引发电气短路、爆燃风险。
