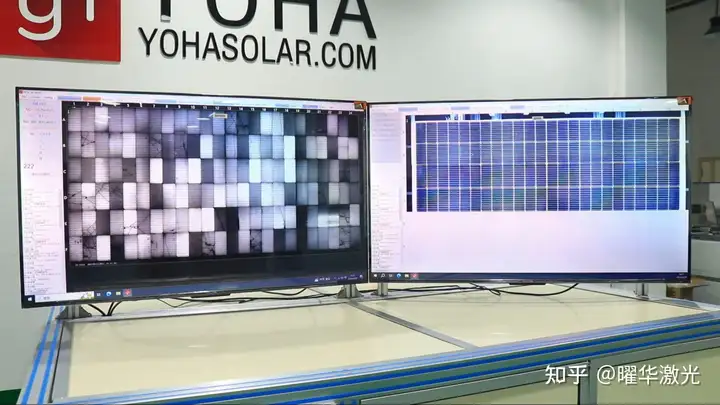

　　EL检测仪拍出来的图像清不清晰，直接决定了隐裂、断栅、虚焊这些缺陷能不能被准确识别。很多采购人员拿到设备样图时，***反应就是问：“这图够清楚吗？微裂纹能看清吗？”要回答这个问题，不能只看像素数字，需要从分辨率、相机类型、信噪比三个维度综合评估。

　　一、清晰度由什么决定？

　　EL检测仪的图像清晰度，核心取决于三个指标：

　　1. 空间分辨率：指单个像素对应的物理尺寸，数值越小图像越精细。一台800万像素的EL检测仪，单像素对应约0.2mm，0.1mm的微裂纹甚至无法占据一个完整像素；1600万像素可将单像素对应尺寸压缩至0.14mm；而2400万像素以上设备可将单像素对应尺寸降至0.11mm以下，0.1mm裂纹可呈现为3-4个连续像素构成的清晰暗线。

　　2. 相机类型与像元尺寸：高像素必须配合大像元尺寸（建议≥10μm），否则像元过小会导致单个像素收集的光子不足，信噪比显著下降。EL检测属于典型微光成像，科学级CCD或InGaAs传感器通过深度制冷抑制暗电流噪声，是保证弱光下图像纯净的关键。

　　3. 信噪比：信噪比（SNR）决定了图像中“信号”与“噪声”的比例。行业优秀水平为≥42dB，高端设备可达45dB以上。信噪比越高，图像越纯净，微小缺陷越不容易被噪声淹没。

　　二、曜华激光设备清晰度实测

　　曜华激光的EL检测系列产品在不同型号上给出了清晰的实测数据：

　　l 入门级配置（2400万-4800万像素） ：以YHEL-2400为例，搭载2400万或4800万像素专用相机，可检测出裂纹宽度小于0.03mm。这一精度已能清晰识别比头发丝直径（约0.1mm）更细微的隐裂隐患。

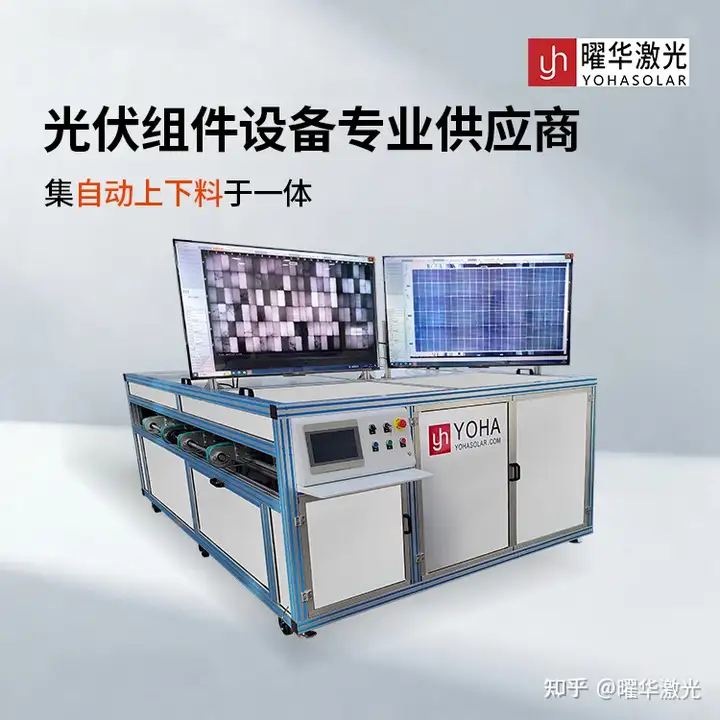

　　l 产线级配置（6000万像素） ：YH-OL600在线式EL检测仪采用单相机6000万像素或双相机1.2亿像素定制红外相机，科学级成像芯片，可清晰识别0.03mm级缺陷。曜华激光的8相机面阵系统（YH-EL8）同样达到EL检测6000万像素分辨率。

　　l 高端配置（1.6亿像素） ：四相机协同系统YH-EL400单相机4000万像素、总像素达1.6亿，空间分辨率0.03mm/pixel。

　　l 在微弱光信号捕捉方面，曜华激光的设备采用科学级大像元红外相机，信噪比达45dB，暗电流抑制技术确保即便在车间环境光干扰下，缺陷识别准确率依然可达99.2%。搭配封闭式光路与窄带滤光技术，成像清晰稳定，AI算法识别准确率超99.9%。

　　三、不同场景需要什么清晰度？

　　常规抽检：500-800万像素即可满足0.5mm以上隐裂检出

　　产线全检：需1600万像素以上，确保0.1mm级微裂纹清晰可辨

　　高端产线与精细检测：2400万-6000万像素是标配，可确保0.03mm以下的微裂纹无处遁形

　　曜华激光的设备覆盖2400万至1.6亿像素多档配置，兼顾分辨率与灵敏度，用户可根据自身检测场景选择合适级别。把一块带有微裂纹的问题组件交给设备实地成像，图像能否让隐裂无处遁形，才是衡量清晰度的***终标准。
