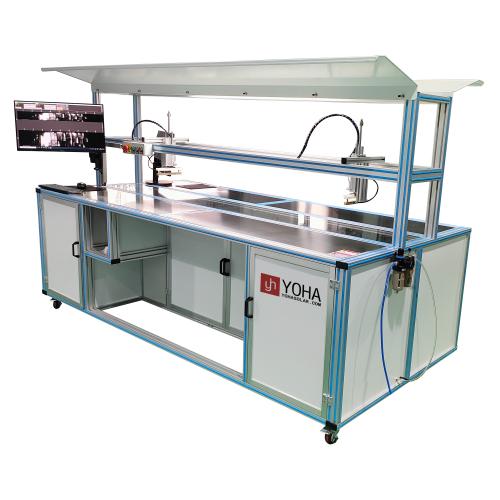

曜华光伏 EL 缺陷检测仪：微米级探伤黑科技，光伏品质全周期守护者



曜华光伏 EL 缺陷检测仪，是一款以电致发光（EL）技术为核心的高端质量检测装备。在全遮光密闭环境中，通过向光伏组件注入定制化恒定电流，驱动电池片主动辐射近红外光，再经高灵敏红外成像系统捕捉内部发光分布图像，实现非接触、无损伤的精准检测。设备可高效识别隐裂、碎片、断栅、虚焊、黑心片、烧结瑕疵等微观缺陷，为光伏产业链从原材料检验到电站运维的全周期质量管控提供硬核技术支撑。

核心产品亮点

1. 无损探伤黑科技，组件完好显隐患



• 依托 EL 主动发光原理，无需拆解、不接触组件表面，即可穿透封装层清晰呈现内部微观结构与缺陷位置。

• 全程无破坏性设计，避免检测过程中造成二次损伤，完美适配电池片抽检、组件生产检测、电站运维排查等多元场景。

2. 智能自动化运作，高效精准省人工



• 搭载曜华定制红外专用相机（2400 万 / 4800 万像素可选），搭配自研智能图像处理算法，自动完成扫描、成像、缺陷识别、分类及定位全流程。

• 大幅降低人工操作成本与人为误判概率，既能匹配生产线高速检测节拍，也能满足实验室精细化分析需求，检测效率提升 50% 以上。

3. 高清成像 + 全遮光，细微缺陷无遁形



• 高分辨率成像模块搭配全遮光密闭暗室，图像清晰度与对比度拉满，可精准捕捉宽度＜0.03mm 的微米级裂纹及细小断栅。

• 缺陷位置精准标定至毫米级，为质量判定、工艺追溯、问题整改提供直观且可落地的检测数据。

4. 全链条场景覆盖，降本提效保品质



• 贯穿光伏组件原材料验收、生产制程监控、成品出厂检验、电站运维诊断全链条，提前拦截不良品，降低生产损耗与售后风险。

• 保障组件全生命周期发电性能稳定，提升产品市场竞争力，为企业节省综合质量成本。

关键技术参数表



项目	具体参数
型号规格	YHEL-2400
适用检测环节	层压前抽检、层压后全检
适配组件类型	单晶电池组件、多晶电池组件
相机配置	曜华定制红外成像相机
可选分辨率	2400 万像素（EL 模式）、4800 万像素（EL 模式）
拍摄模式	单相机独立拍摄、双相机协同拍摄
缺陷检测精度	***小可识别裂纹＜0.03mm
***大检测面积	2600mm×1500mm
稳压电源规格	60V 输出电压、20A 输出电流
图像采集时长	1~60 秒（支持按需调节）
供电要求	220V/50HZ 民用电源
设备整体尺寸	2900mm×1940mm×1155mm



安全操作与维护规范

1. 电气安全操作规范



全程佩戴绝缘防护手套进行操作，确保组件接线规范牢固，杜绝短路或触电风险；检测结束后须先断开电源，再进行组件移动等后续操作，严禁在潮湿环境或组件存在可见破损时启动设备。

2. 暗室遮光执行标准



检测需在完全遮光的暗室或密闭暗箱内进行，提前检查门体密封胶条、观察窗遮光性及线缆入口封堵情况，杜绝外部光源干扰，避免因图像噪点过多导致缺陷漏检或误判。

3. 设备与组件操作要求



对待测组件轻拿轻放，避免人为造成新的隐裂或结构损伤；操作红外相机时避免磕碰镜头，严格按照设备说明书设置电流、曝光时间等参数，防止设备过载或成像异常。

4. 检测前准备流程



确保组件处于常温环境（建议 20~25℃），表面清洁干燥、无大面积污渍或水渍遮挡；根据组件功率、电流特性匹配对应的检测参数，避免出现图像过曝、欠曝或缺陷无法有效激发的情况。

5. 图像解读与软件维护



操作人员需经专业培训，熟练掌握不同缺陷的 EL 图像特征，能够准确区分真实缺陷与图像伪影（如噪点、干涉条纹）；定期校准设备，及时更新图像分析软件版本，保障缺陷识别准确性。

6. 定期维护保养细则



制定完善的设备维护计划，每月清洁镜头、滤镜等光学部件，每季度检查电气连接可靠性；红外相机、电源模块等关键部件的深度保养或维修，需由设备供应商或专业技术人员操作，严禁自行拆解。



  曜华激光方案设计师王珍

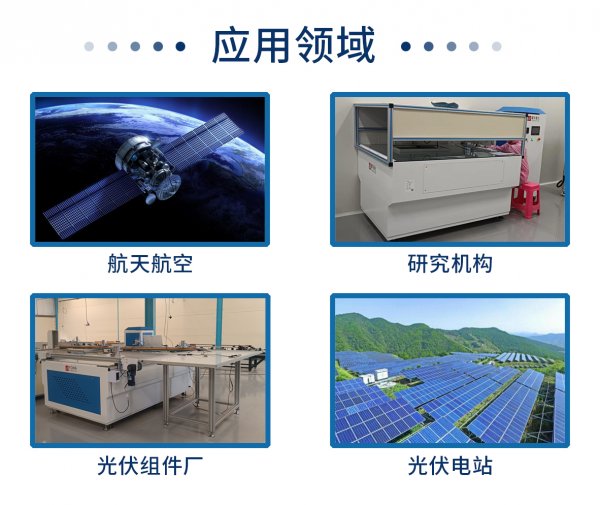

核心应用场景

1. 生产环节质量拦截



作为生产线核心质检设备，覆盖电池片来料检验、焊接 / 叠层后检测、层压前后抽检、成品出厂全检等关键节点。实时捕捉生产过程中产生的内部缺陷，防止不良品流入下道工序或终端市场，提升生产良率与交付品质。

2. 电站组件验收复检



光伏电站建设阶段，用于到货组件批量抽检或全检，排查运输、搬运过程中因碰撞、颠簸产生的隐裂等隐性损伤；组件安装上架后，可复检安装应力造成的潜在损害，为电站长期稳定运行筑牢质量根基。

3. 电站运维故障排查



针对电站中发电效率异常的组件，开展定期巡检或专项故障排查，快速定位严重隐裂、PID 效应、电池片失效、焊接老化等问题根源，指导精准维修或更换，减少发电量损失，提升电站投资回报率。

4. 研发工艺优化支撑



为光伏实验室及工艺改进部门提供专业测试工具，评估新材料、新结构、新工艺（如新型电池技术、不同焊接 / 封装方案）的可靠性。通过对比 EL 图像分析缺陷产生机理与分布规律，为产品设计迭代、生产工艺优化提供数据支撑。
