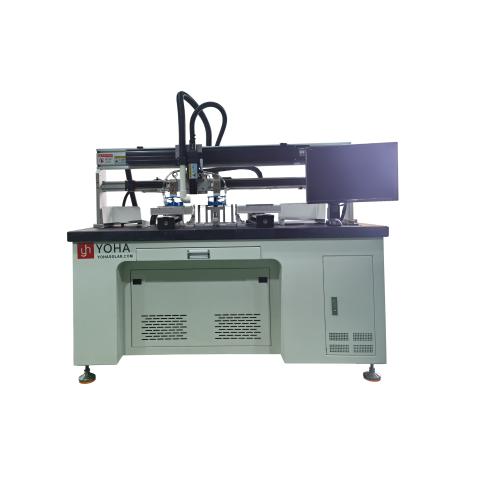

IV检测系统 是一种用于测量光伏电池串（由多块组件串联而成）的电流-电压特性曲线的专用设备。通过这条曲线，可以全面评估电池串的发电性能、识别缺陷和故障。

2. 核心测量指标

从IV曲线可以直接或间接得出所有关键性能参数：

• Isc (短路电流)： 零电压下的***大电流。

• Voc (开路电压)： 零电流下的***大电压。

• Pmax (***大功率点)： 曲线上的***大功率（Impp × Vmpp）。

• FF (填充因子)： 衡量曲线“方正”程度，计算公式：FF = Pmax / (Isc × Voc)。越高说明质量越好。

• 效率与功率评级： 验证组件是否达到标称功率。

3. 系统工作原理

系统通过电子负载对电池串进行快速扫描，从短路到开路（或反方向），同步高速采集电压和电流值，从而绘制出IV曲线。
关键技术：

• 动态负载技术： 使用高频PWM控制的MOSFET或IGBT作为可调电子负载，实现快速、平滑的扫描。

• 高速同步采集： 高精度ADC同步采集电压和电流信号，确保数据点对应准确。

• 脉冲式测量： 为避免组件温度升高影响测量精度（IV特性对温度敏感），通常采用毫秒级的脉冲式测量，在组件温升前完成扫描。
