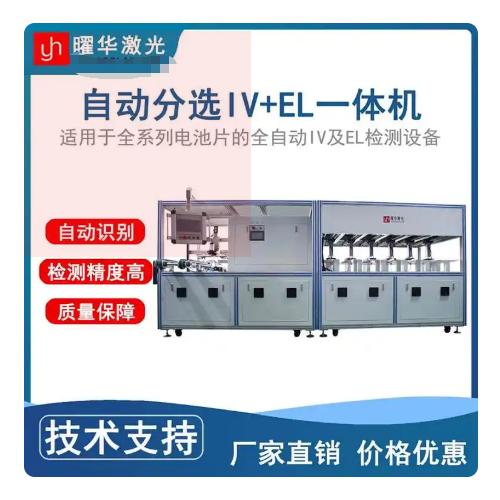

曜华 YH-ZDFX 是曜华（YohaSolar）生产的一款全新 AAA 级太阳能电池片检测设备，主要用于光伏组件生产流程中的太阳能电池片缺陷检测及功率分选工序，具备精准检测、适配产线、易运维等特点，且支持加工定制，非进口设备，提供 1 年质保服务。

一、基本设备参数

• 基础信息：品牌为曜华 YohaSolar，型号 YH-ZDFX，设备等级 AAA，状态全新；
• 动力与环境适配：采用 200V/50HZ 电源，工作电压 220V、工作电流 10A，工作气压需保持 0.8MPa；适配 15~35℃的车间环境温度；
• 物理规格：设备尺寸为 2670×1920×1970mm，重量 500KG，可适配常规光伏产线的布局空间。

二、核心检测性能

该设备以电致发光为激发原理，搭配 500 万像素高清红外相机实现精准检测，核心性能参数如下：

• 光谱与光强：光谱符合 IEC60904-9 国际检测标准，光谱匹配度达 A 级，光谱范围覆盖 300～1200nm（A + 级）；光强常规值为 1000W/㎡，可在 200～1200W/㎡区间调节，光强不均匀性、光强不稳定度均≤2%（A 级）；
• 测量精度：测量结果不一致性≤0.5%，测量结果误差控制在 ±2% 以内；支持有效测试面积 230*230mm、测试功率范围 0.1~20W；
• 检测细节：单次辐照脉冲仅需 10ms，拍摄与辐照方向均为垂直向下；采用 “气动缓冲接触 + 正面探针接触” 的测量方式，同时支持辐照度、温度的自动校正，既保障检测精准性，也降低人工校准成本。

三、产线适配能力

为匹配光伏组件的批量生产流程，该设备具备较强的产线协同性：

• 兼容与效率：可兼容单晶、多晶电池片，采用自动上下料方式，产能达 2000～5000 片 / 小时，能适配主流电池片产线的产出节奏；
• 低损与分选：正 A 级电池片破片率≤0.05%，可减少电池片本身的损耗；配备 8 个分选料盒（支持选配），能完成不同功率等级电池片的分类，为后续组件封装的功率一致性提供基础。

四、运维与扩展特性

• 耐用性：灯管寿命达 300,000 次，远超行业常规水平，可降低耗材更换与设备维护的频率；
• 扩展性：预留 PL 检测、外观检测接口，后续可根据产线升级需求扩展功能，提升设备的长期使用价值。

该设备是光伏组件生产流程中 “电池片检测分选环节” 的专用设备，其精准性与适配性可帮助产线拦截缺陷电池片、保障组件品质，同时提升生产效率、降低长期运营成本。

光伏组件的生产是环环相扣的精密流程：硅片加工→电池片制备→电池片检测分选→组件封装（串焊 / 层压 / 装框）→成品测试→出厂。其中，“电池片检测分选” 是连接 “电池片” 与 “组件封装” 的核心节点 —— 这一环节的效率与精度，直接决定后段流程的品质、成本与交付节奏，而曜华 YH-ZDFX 正是这个节点的 “价值锚点”。

一、在生产流程中的核心重要性：守住后段流程的 “***道防线”

光伏组件的成本与品质风险，70% 以上源于 “电池片缺陷流入后段”，YH-ZDFX 在流程中承担着不可替代的角色：

1. 封装环节的 “缺陷拦截者”组件封装需要消耗 EVA、玻璃、背板等高价材料，若存在隐裂、虚焊的电池片被封装，后续层压、装框后无法拆解修复，会直接导致整组件报废。YH-ZDFX 通过 “电致发光 + 500 万像素红外相机”，可精准识别电池片细微缺陷；搭配符合 IEC 标准的 A 级光谱，能同时完成功率分选 —— 让缺陷电池片在封装前 100% 拦截，从源头避免后段流程的无效投入。
2. 产线节奏的 “协同者”光伏组件产线的效率由 “***慢环节” 决定：若电池片检测速度跟不上前端电池片产能，会造成产线拥堵；若检测过慢，还会延长电池片的周转时间（增加氧化风险）。YH-ZDFX 支持自动上下料，产能达 2000~5000 片 / 小时，可完美匹配主流电池片产线的产出节奏；单次 10ms 的辐照脉冲，让检测环节不会成为产线 “瓶颈”，保障全流程的顺畅流转。
3. 多规格生产的 “灵活纽带”当前光伏产线常需切换 “单晶 / 多晶电池片” 规格，若检测设备兼容性差，会增加换型时间、降低产线柔性。YH-ZDFX 支持兼容单晶、多晶电池片，且预留 PL 检测、外观检测接口 —— 既能适配不同电池片产线的切换需求，也能支撑后续产线的功能升级，让流程更具弹性。

二、对应的经济价值：从单次节流到长期收益

YH-ZDFX 的价值，***终会转化为产线的 “真金白银” 节省：

1. 减少后段材料浪费：每片拦截，省百元成本以 1GW 光伏组件产线为例：若电池片检测环节漏检 1% 的缺陷片，会导致 10 万片电池片对应的封装材料（玻璃、EVA、背板等）报废，直接损失超500 万元。YH-ZDFX 的测量结果不一致性≤0.5%、误差 ±2%，可将缺陷漏检率控制在极低水平；同时其气动缓冲接触设计让破片率≤0.05%，每年可减少超 10 万元的电池片本身损耗。
2. 提升产线营收：日增万片产能，对应月增百万营收若前端电池片产线日产能为 5 万片，但原检测设备产能仅 2 万片 / 小时（日产能 16 万片），会限制整体产线的输出。YH-ZDFX 的高产能（5000 片 / 小时）可让检测环节日处理量达 4 万片，匹配前端产出，让整产线日产能提升至 5 万片 —— 按单瓦利润 0.1 元、单组件功率 500W 计算，每月可多产出 30 万片电池片（对应 6000 组件），新增营收超300 万元。
3. 长期运营降本：30 万次灯管寿命，省万元维护费设备的运维成本是产线长期支出的 “隐形负担”：YH-ZDFX 的灯管寿命达 300,000 次（是行业常规设备的 2~3 倍），每年可减少 2~3 次灯管更换，节省耗材 + 人工成本超2 万元；同时自动校正功能（辐照度 / 温度双补偿），可减少 80% 的人工校准时间，降低人力成本。
4. 降低售后损失：减少不良品流出，省百万售后费若缺陷组件流入市场，单组件的售后更换成本（物流 + 人工 + 新组件）超 500 元。YH-ZDFX 的精准检测可将不良品出厂率控制在 0.1% 以内，按年出货 10 万组件计算，每年可减少售后支出超50 万元。

对光伏组件产线而言，曜华 YH-ZDFX 不是 “额外的检测设备”，而是流程中 “品质与成本的平衡支点”—— 它既守住了组件的品质底线，也让每一步生产投入都转化为有效收益。

武汉曜华激光有限公司（高新技术企业）成立于 2014 年，历经多年发展，员工规模达 100 多人，凭借专业人才团队与扎实业务能力，成为光伏组件生产设备领域中坚力量。公司践行 “研发为主，产品过硬” 要求，提供研发、生产、销售、服务一站式服务，以优质产品与服务获海内外客户认可。

技术上，100 多名员工中研发团队占比超 50%，核心成员来自华中科技大学、武汉大学等高校，凭专业实力与创新能力，打造 “优质产品，定制化” 的高性价比设备。

生产端，布局 3 个生产基地，拥有 20000 平米标准化厂房，构建完整生产链，全程把控质量。依托高效团队协作，快速响应订单，为光伏企业生产线升级扩产提供保障。

主营产品覆盖光伏储能组件生产全流程，含 EL 测试仪、IV 测试仪、划片机、串焊机等关键设备，广泛应用于光伏领域。

公司为各种用户提供光伏组件板生产线解决方案、技术援助、支持和服务。

服务方面，配备全面售后团队，秉承 “严谨、用心、坚持” 匠心精神，提供设备选型、安装调试到运维支持的全周期服务，客户遍布海内外，获广泛好评。
