武汉曜华激光科技有限公司



1. 核心定位



• 精准复刻STC 标准测试条件（AM1.5G、1000W/㎡、25℃），符合IEC 60904-9:2020规范。
• 一站式测量：IV 曲线、P-V 曲线、Isc、Voc、Pmax、FF、转换效率。
• 适配：210mm 大尺寸、双面、N 型、HJT、TOPCon、钙钛矿高效组件。



2. 核心技术优势



• AAA + 级光源：光谱匹配度≥99.5%，辐照均匀性＜±1%，时间稳定性＜±0.1%。
• 四线测量法：消除导线电阻影响，测量误差≤±0.5%，重复性＜±0.5%。
• 高速采集：16 位 ADC，单曲线采集8000 + 数据点，测试速度0.5–2.5 秒 / 片。
• 长脉宽技术（YHMT-AAA）：脉冲宽度100ms，解决高电容组件（HJT/TOPCon）测试偏差。
• 上打光设计：贴合实际安装角度，适配双玻、带边框组件，避免翻转损伤。
• 双面独立测试：上下双光源，同步输出正反面 IV 曲线，直接计算双面率。
• 产线级集成：支持Modbus/EtherCAT，对接 MES，自动上下料、分选、数据归档。



---



二、主流型号与关键参数（速览）



1. YHMT-AAA（通用 / 长脉宽主力）



• 光源：AAA + 级脉冲氙灯，光谱 300–1200nm。
• 测试面积：2600mm×1500mm（覆盖 5W–700W 组件）。
• 量程：电压 0–200V（分辨率 1mV），电流 0–20A（分辨率 1mA）。
• 脉宽：100ms（适配高电容高效组件）。
• 精度：测量误差≤±1%，重复性≤±0.5%。
• 速度：0.5–2 秒 / 片。



2. 上打光 IV 测试仪（YHMT-HM-A+A+A+）



• 结构：上打光，无需翻转组件
• 适用：大尺寸、双面、双玻、带边框组件
• 均匀性：有效区域 **≤±1%**

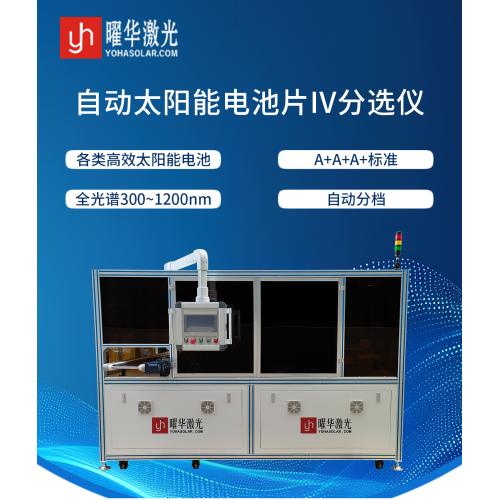

3. 全自动产线 IV 测试仪



• 节拍：0.5 秒 / 片，日测5000 + 片。
• 功能：自动上下料、视觉定位、智能分选、IV+EL 一体化。
• 控制：西门子 PLC + 威纶通 HMI，工业级稳定。



4. 便携式 IV 测试仪（现场 / 运维）



• 体积小、重量轻，支持电池供电。
• 适用：电站进场验收、运维抽检、现场快速评估



---



三、应用场景全覆盖



1. 产线质量控制（核心）



• 下线全检 / 抽检，功率分档、出厂认证
• 适配40MW/60MW光伏产线，对接 MES 实现数字化管控。



2. 研发与工艺优化



• 评估N 型、HJT、TOPCon、钙钛矿新技术路线。
• 验证材料、工艺、封装对效率的影响



3. 第三方检测与认证



• 提供IEC/UL/TÜV认可的标准测试数据。
• 用于型式试验、入网认证、到货抽检



4. 电站建设与运维



• 进场验收、安装前抽检、运维期性能排查
• 快速定位功率衰减、隐裂、热斑等异常组件。



---



四、选型要点（按场景）



1. 实验室 / 研发



• 优先：YHMT-AAA 长脉宽 + 光谱可调 + 高精度数据采集。
• 适配：HJT、TOPCon、钙钛矿等高效电池研发。



2. 量产产线（100MW+）



• 优先：全自动上打光 IV+EL 一体机。
• 要求：高速（≤1 秒 / 片）、自动上下料、MES 对接、智能分选。



3. 大尺寸 / 双面组件



• 必选：上打光 + 双面独立测试机型
• 测试面积≥2600×1500mm。



4. 现场 / 运维



• 选：便携式 IV 测试仪，支持快速评估与数据导出。
