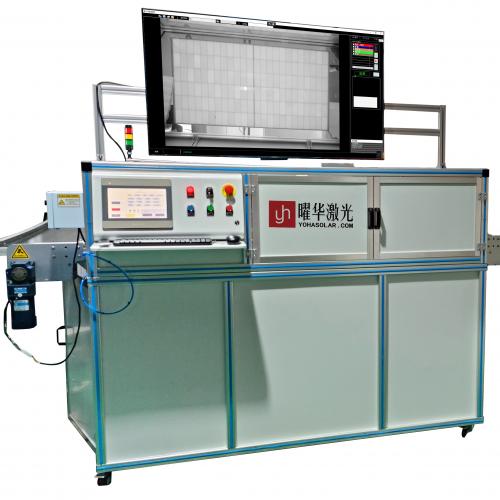

在光伏组件迈向大尺寸、高功率、智能化的产业浪潮中，质量检测已从 “人工抽检” 升级为 “全流程在线智检”。线扫描式组件外观 EL 检测仪凭借 “内部隐裂透视 + 外观瑕疵扫描” 一体化、高速线扫、AI 智能判级、产线无缝适配四大核心能力，成为 GW 级组件工厂质量管控的标配设备，为每一块组件的发电可靠性与寿命保驾护航。

一、技术原理：双重成像，内外兼修

  设备融合 ** 电致发光（EL）与线扫描视觉（外观）** 两大核心技术，实现 “一次通过、双重检测”：

1. EL 内部缺陷检测（透视眼）   向组件注入0–15A正向恒流，激发电池片 PN 结载流子复合，发出800–1150nm近红外光。高灵敏度InGaAs 红外相机（4800 万 + 像素）捕捉发光信号，0.05–0.1mm/pixel超高精度成像，精准识别隐裂、断栅、虚焊、黑片、PID、低效片、烧结缺陷等内部电气隐患，***小可检出0.3μm级微裂纹。
2. 线扫描外观检测（显微镜）   采用8K/4K 线阵相机 + 穹顶无影光源，对组件表面进行连续高速扫描，0.02mm/pixel分辨率清晰捕捉玻璃划痕、崩边、缺角、脏污、气泡、焊带偏移、串间距不均、助焊剂残留、背板鼓包等 20 + 种外观缺陷。AI 算法自动区分真实缺陷与水印、灰尘等伪缺陷，误检率 < 0.8%。



二、核心优势：高速、精准、智能、适配



1. 线扫描高速，产线零等待



• 采用非接触式线扫成像，组件在流水线上匀速通过即可完成检测，无需停顿、无需翻转，节拍≤16 秒 / 块，效率比分步检测提升40%+，完美匹配182/210大尺寸组件GW 级产线产能。
• 单台设备可替代3–5 名人工目检，年节约人工成本超百万元。



2. 一体化集成，检测更全面



• EL + 外观双工位合一，同一时间、同一位置完成内部与外部缺陷检测，避免二次搬运、二次定位误差，漏检率 < 0.5%。
• 支持层压前 / 层压后全制程检测，覆盖从电池串到成品组件的全生命周期质量管控。



3. AI 智能驱动，结果可追溯



• 搭载深度学习算法，自动完成缺陷识别、坐标定位、类型分类、严重程度评级，并生成标准化检测报告，数据自动上传 MES 系统，实现全流程质量追溯。
• 支持自定义缺陷库，可快速适配PERC、TOPCon、HJT、IBC、钙钛矿等多种电池技术路线。



4. 高适配性，兼容全场景



• 适配166/182/210全尺寸组件，支持半片、叠瓦、多主栅等新型组件结构。
• 采用全封闭暗室 + 抗干扰光学系统，信噪比 **≥45dB**，在车间复杂光环境下仍可稳定成像。
• 模块化设计，可独立部署，也可无缝集成到现有产线，无需改造原有工位。



三、关键技术参数

1. 技术适配：完美支持TOPCon、HJT、钙钛矿等下一代高效电池技术的检测需求，为技术迭代保驾护航。
