武汉曜华激光科技有限公司

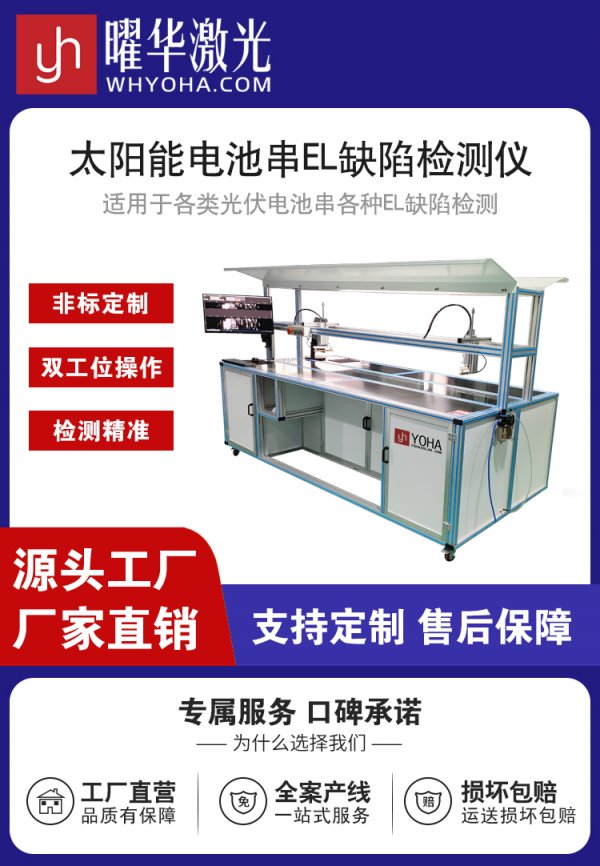

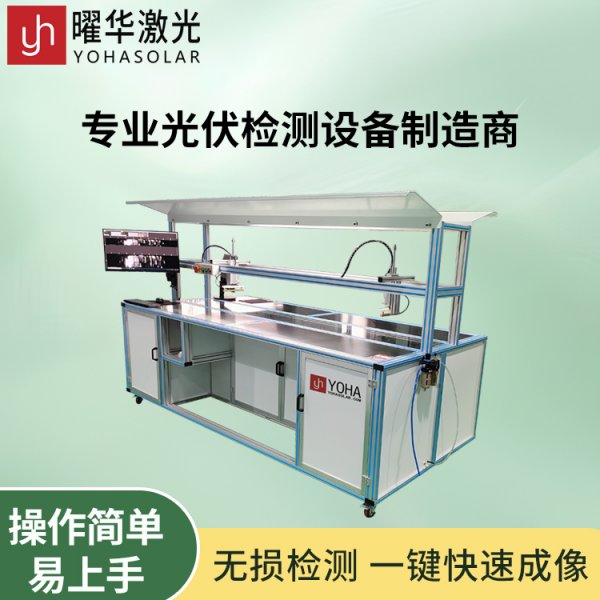

曜华激光 YHEL-2520 太阳能电池串 EL 缺陷检测仪，是专为光伏组件生产流程中层压前电池串质检环节打造的高精度无损检测设备，针对单晶、多晶太阳能电池串的内部缺陷检测需求，提供稳定、高效、精准的解决方案，助力光伏企业在源头把控产品良率，降低后续返工与报废成本。





核心性能与优势

  设备搭载定制工业相机，采用四相机同步拍摄模式，总分辨率达 230 万 ×4 像素，成像清晰细腻，可捕捉电池串上的细微瑕疵。其检测灵敏度高达可识别宽度小于 0.03mm 的裂纹，能精准识别隐裂、断栅、虚焊、黑心、碎片等常规检测手段难以发现的内部缺陷，避免层压后因电池串隐患导致的整串报废问题。   有效测试面积达 230×2520mm，适配主流规格的电池串尺寸，覆盖光伏产线常规生产需求。图像采集时间支持 1~60s 可调，企业可根据生产节拍与检测精度要求灵活设置，兼顾检测效率与成像质量，适配不同产能的生产线，实现批量电池串的快速筛查。   设备配备 60V/10A 稳压电源，搭配标准 220V/50HZ 工业电源输入，运行稳定可靠，可长时间连续作业，适配车间高强度生产节奏。全流程非接触式无损检测，无需破坏电池串结构，不会对工件造成二次损伤，保障电池串性能不受影响。





产品核心参数



• 品牌：曜华激光
• 产品名称：太阳能电池串 EL 缺陷检测仪
• 型号规格：YHEL-2520
• 适用工序：层压前太阳能电池串缺陷检测
• 测试规格：单晶、多晶太阳能电池串
• 相机类型：定制工业相机
• 分辨率：230 万 ×4 像素
• 拍摄模式：四相机模式
• 灵敏度：可检测出裂纹宽度小于 0.03mm
• 有效测试面积：230×2520mm
• 稳压电源：60V/10A
• 图像采集时间：1~60s（可调）
• 电源：220V/50HZ









    该设备专为光伏电池串生产环节设计，操作便捷，成像稳定，可无缝对接光伏组件生产线，实现层压前电池串的全检或抽检。通过精准识别电池串缺陷，帮助企业提前剔除不合格产品，减少后续生产环节的无效投入，提升整体生产良率与产品质量稳定性，是光伏制造企业品质管控的核心设备之一。

武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
