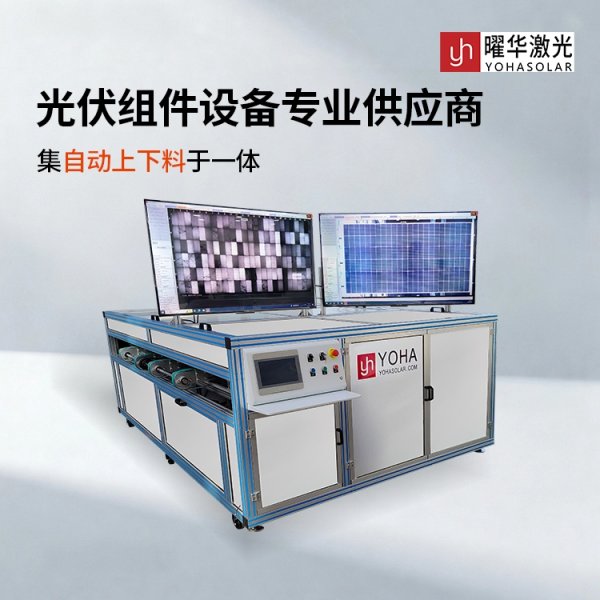

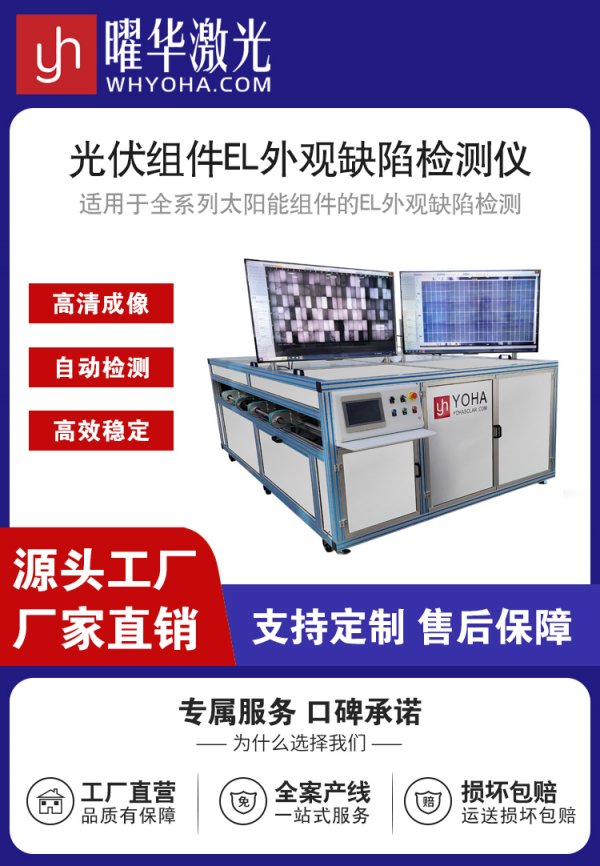

武汉曜华激光YH-EL8 光伏组件 EL 外观缺陷测试仪，是专为光伏组件量产质检研发的一体化高精度检测设备，可满足层压前、层压后全工序缺陷检测需求，全面适配单晶、多晶等各类电池组件，助力光伏工厂实现自动化、智能化无损品质管控，从源头严控产品良率。         设备搭载专业工业相机，采用9 相机面阵拍摄模式，成像性能强悍。EL 检测分辨率达 18000 万像素，外观检测高达 24000 万像素，高清成像细节拉满。整机检测灵敏度极高，可精准识别0.03mm 以下细微裂纹，轻松排查隐裂、断栅、虚焊、黑芯及表面崩边、划伤、脏污等各类内外隐性缺陷，彻底解决人工肉眼漏检、误检难题。     设备采用自动上下料设计，支持产线在线全自动检测，无需人工干预，适配流水线连续量产作业。检测覆盖面广，有效测试面积可达 2600×1500mm，可兼容主流大尺寸光伏组件整幅面检测；图像采集速度快，仅需 100~700ms 即可完成成像，兼顾超高检测精度与高效生产节拍。



设备详细参数



• 型号规格：YH-EL8
• 适用工序：层压前、后组件缺陷检测
• 测试规格：各类单晶、多晶电池组件
• 相机类型：专业工业相机
• 分辨率：EL 18000 万像素、外观 24000 万像素
• 拍摄模式：9 相机面阵模式
• 检测灵敏度：可检出裂纹宽度＜0.03mm
• 上料方式：自动上下料
• 检测方式：在线自动检测
• 有效测试面积：2600*1500mm
• 稳压电源：60V/20A
• 图像采集时间：100~700ms
• 工作电源：220V/50HZ
• 设备尺寸：3095×2220×1665mm
•





  整机采用常规 220V 工业供电，搭配 60V/20A 稳压电源，运行稳定持久。机身结构紧凑规整，尺寸合理，占地空间小，方便车间布局、新线配套及旧产线升级改造。设备可长时间不间断稳定运行，操作简易、运维便捷，全面覆盖组件生产全流程质检场景，是光伏企业把控品质、降本增效的专业优选检测设备。

武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。
