一、产品概述

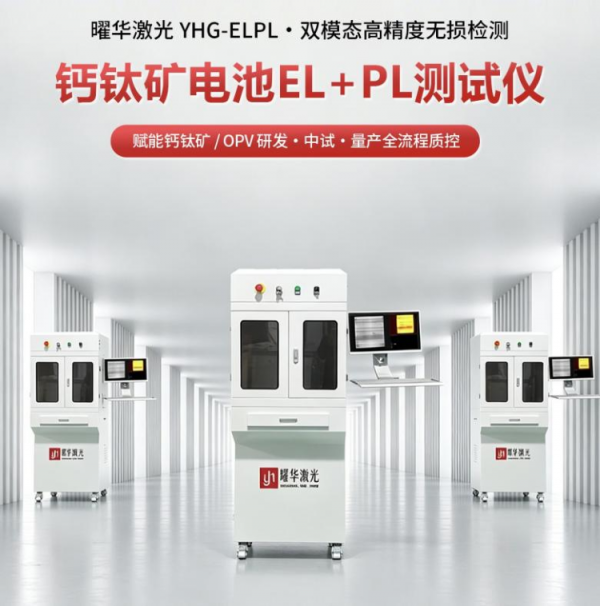

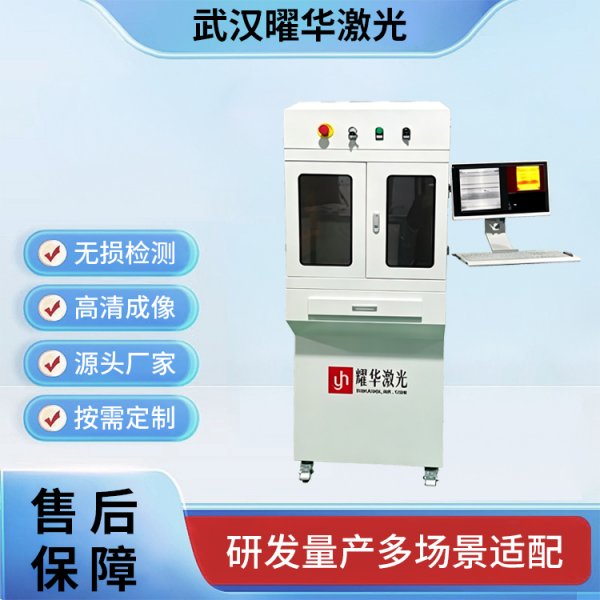

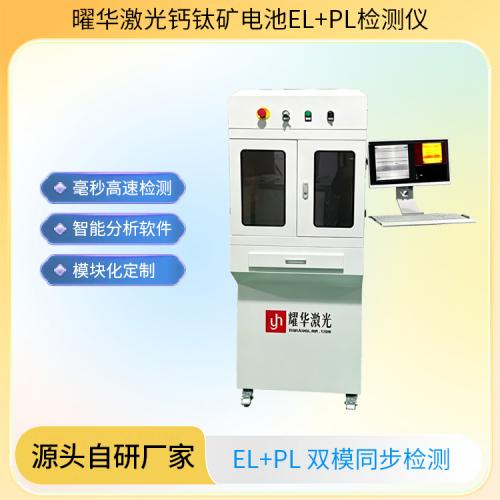

  武汉曜华激光 YHG-ELPL 钙钛矿电池 EL+PL 测试仪，是针对钙钛矿太阳能电池、OPV 有机光伏器件打造的一体化双模态无损检测设备，一台设备集成 EL 电致发光、PL 光致发光两大检测功能，可同步完成材料薄膜本征品质、电池器件电学性能的全维度检测，全面覆盖高校实验室研发、企业中试线、钙钛矿量产车间全流程质控场景，一站式解决新型光伏电池缺陷表征难题。

二、核心检测能力：EL+PL 双模分区检测



1. EL 电致发光（器件级检测）

  设备正向偏置激发电池，捕捉载流子复合成像，精准定位器件各类电学缺陷：可完整识别低效区域、电极接触不良、镀膜厚薄不均、电流分布异常，同时完成电池厚度检测，完整覆盖 PN 结层面缺陷检测，直观反映电池成品的封装与电学性能好坏。

2. PL 光致发光（材料级检测）

  搭配 450~900nm 可选配均匀激光激发光源，高灵敏度识别薄膜微观瑕疵：精准捕捉晶界、针孔、组分分布不均等薄膜原生缺陷，直接反馈钙钛矿薄膜原材料品质、内部缺陷密度，为前期材料配方、镀膜工艺优化提供直观数据支撑。

三、关键硬件性能参数



1. 成像采集速度：单次成像采集时间≤1 秒，适配大批量快速检测；
2. 检测灵敏度：50~100μm 微米级高精度成像，微小缺陷清晰可视化；
3. 激发光源：450-900nm 多波段激光光源可按需选配；
4. 双相机成像配置：1200 万像素长焦相机适配微小样品，2500 万像素短焦相机适配大面积电池片，大小试样均可清晰成像；
5. 标准检测幅面：300×300mm，设备幅面、功能模块支持按需定制改造。
6.



四、六大核心产品优势



1. 双模式一体集成   支持 EL 单独检测、PL 单独检测、双模式同步成像三种工作模式，一机兼顾材料研发与成品质检，大幅降低设备采购成本与场地占用。
2. 微米级高精度检测   50-100μm 超高成像灵敏度，细微隐裂、薄膜针孔、局部低效区全部清晰呈现，检测精度满足前沿钙钛矿科研严苛标准。
3. 量产级高效检测   单次成像耗时不超过 1 秒，成像流程自动化，适配中试、量产产线连续批量检测，提升产线质检节拍。
4. 大尺寸幅面兼容   标配 300×300mm 检测台面，可根据客户样品规格定制加宽台面，兼容小尺寸实验样片与大面积钙钛矿组件。
5. 双相机适配成像   长焦、短焦双工业相机搭配使用，微小实验室样品、大面积量产电池片均可获得高清无畸变成像，适用场景更广。
6. 智能配套分析软件   搭载专业光伏缺陷分析系统，自动识别标注各类缺陷、完成载流子寿命拟合运算，检测数据自动保存、一键导出标准化检测报表，便于实验数据存档与工艺复盘。







五、适用场景

  设备专为钙钛矿光伏行业打造，广泛适配高校新能源实验室、新材料研发院所、钙钛矿电池中试车间、钙钛矿组件量产工厂，支撑新材料研发、工艺调试、成品出厂全流程质量管控，同时可对接手套箱、自动化产线完成定制化配套改造。

六、品牌配套服务

  武汉曜华激光作为光伏检测设备源头自研厂家，整机出厂经过完整光路、电路标准化标定与老化测试；可提供上门装机调试、操作人员全流程实操培训，配套 7×24 小时技术售后响应，支持设备功能、台面尺寸、光源波段定制开发，提供一体化检测方案落地服务。   武汉曜华激光科技有限公司（高新技术企业）成立于2014年，员工规模100多人，其中研发团队占比超50%，核心成员来自华中科技大学、武汉大学等高校。公司拥有3个生产基地、20000平米标准化厂房，构建完整生产链，主营光伏组件生产全流程关键设备，如EL测试仪、IV测试仪、划片机、串焊机等，并为客户提供生产线解决方案与全周期服务，产品与服务获海内外广泛认可。   #曜华激光# #太阳能组件EL测试仪# #EL检测仪# #EL检测# #PL检测# #光致发光# #实验室# #实验室检测# #电致发光# #钙钛矿电池# #钙钛矿组件测试# #光伏组件检测# #太阳能组件生产线# #光伏组件生产线# #全自动太阳能电池片分选仪# #光伏产线配套# #太阳能组件生产线配套设备# #光伏设备厂家# #半自动光伏组件生产线# #光伏组件生产工艺制造流程# #光伏检测# #光伏组件制造流程# #光伏组件生产工艺# #钙钛矿# #HJT叠层# #BC# #TOPCon# #PERC# #碲化镉# #铜铟镓硒# #砷化镓# #CIGS#
