太阳能组件 EL 缺陷检测仪（型号：YHEL-2514）产品介绍

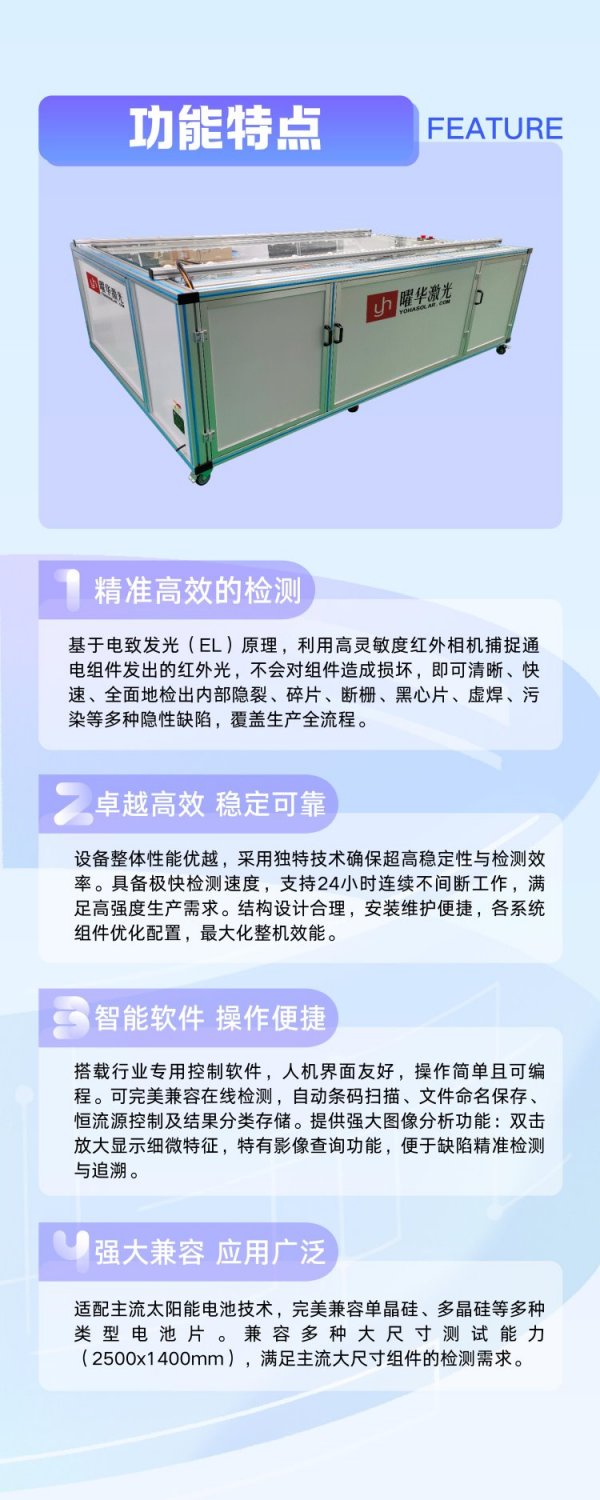

武汉曜华激光 YHEL-2514 太阳能组件 EL 缺陷检测仪，面向光伏组件生产线，适用于层压前后单晶、多晶太阳能电池组件电致发光缺陷检测，精准排查组件内部隐性缺陷，助力光伏企业严控产品良率。

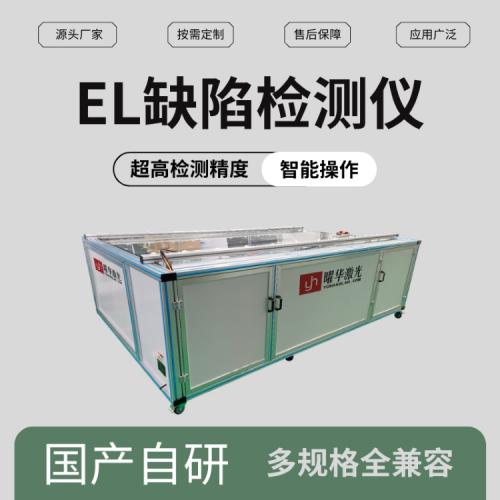

设备搭载2400 万像素高清红外单相机成像系统，灵敏度优异，可识别宽度小于 0.03mm 细微裂纹，能够清晰检出隐裂、断栅、虚焊、黑心、裂片等各类内部缺陷。有效测试面积可达 2500×1400mm，适配主流大尺寸光伏组件；图像采集时间 1~60s 自由可调，可根据检测环境灵活设置拍摄参数。





配套 0~60V 可调稳压电压、0~20A 可调输出电流，适配不同规格组件激励需求；支持 Target、Gain、Gamma、对比度等多项图像参数自定义调节，优化成像效果。设备适应 - 10℃~40℃宽幅工作环境，满足车间常态化连续生产检测。



整机尺寸 2900×1940×965mm，设备重量 600KG，标准 220V/50Hz 供电，结构稳固、适配产线固定工位部署。设备操作界面简洁直观，采集图像清晰稳定，检测图像可保存归档，方便品质追溯与工艺分析。



本设备覆盖组件层压前、层压后两道关键检测工序，提早筛除不良半成品，避免后续工序成本浪费。依托曜华激光自研软硬件一体化方案，设备运行稳定、运维便捷，广泛应用于光伏组件工厂质检、实验室工艺验证。厂家提供上门安装调试、技术培训、定期校准等全链条配套服务，可根据客户产线需求提供功能优化方案。
