武汉曜华 YH-CJ2520 离线串检返修 EL 测试仪产品介绍



YH-CJ2520 是武汉曜华激光专为光伏电池串返修、离线抽检打造的专业 EL 检测设备，依托电致发光检测原理，对单晶、多晶硅电池串开展无损缺陷筛查，适配 2520*300mm 大尺寸电池串，是光伏串焊制程品质管控核心设备。



设备搭载四组 230 万像素近红外工业相机，搭配电子快门直射式成像，成像时长 0.3~2 秒可调，通过软件算法实现图像无缝拼接，画面均匀无杂纹。可精准检出隐裂、虚焊、断栅、黑斑、混档、划伤、明暗片等各类内部缺陷，漏判误判率低；整机测试节拍≤2 秒，稼动率≥99%，系统故障概率低于 1/200000，适配车间长时间连续量产。

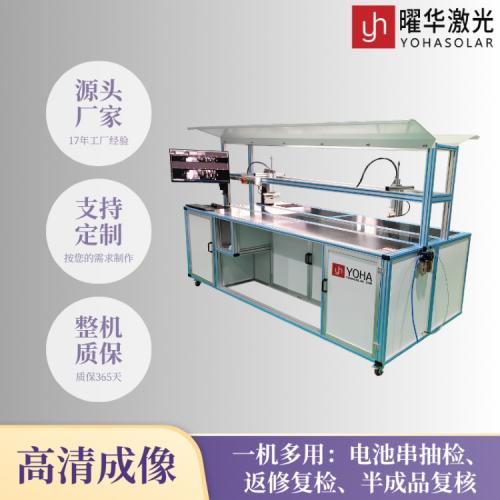

硬件配置专业稳定，配备 29 寸高清工业显示器与专用工控主机，搭载 ZL3010 直流电源，0-30V、0-10A 电流电压可调；双模组双工位手动上电模块，搭配多重电路防护，有效防止电池片通电烧毁。整机采用铝型材框架配移动脚轮，独立工作站无需改造产线、无需搭建暗房，占地小巧，灵活适配返修、抽检多工位。



配套专业 EL 管控软件，支持自动拍摄、条码录入、缺陷分类归档，按日期自动存储图像；成像增益、对比度、Gamma 等参数可视化可调，分级权限管理保障参数安全，检测记录完整留存，方便不良统计、工艺追溯复盘。



设备交付附赠全套技术资料，包含操作手册、安全规范、维保指南及易损件清单；厂家上门免费实操培训，覆盖设备调试、日常点检、故障快速处置。整机提供 1 年质保，7×24 小时热线服务，2 小时内电话响应，远程无法解决则 24 小时上门处理。



  该设备兼顾检测精度、运行效率与产线适配性，大幅降低电池串返修报废率，适配光伏工厂半成品复检、不良串返修检测，助力企业提升生产良率，实现标准化品控管理。
