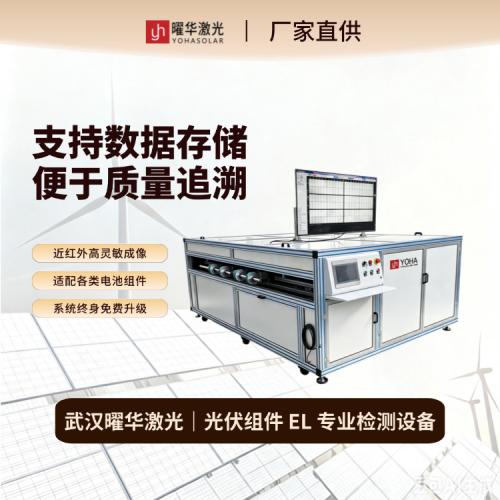

YH-EL4 是曜华激光面向光伏组件量产产线推出的全自动在线 EL 检测设备，可同步满足层压前、层压后组件探伤需求，依托电致发光成像技术，检出肉眼无法识别的内部隐性缺陷，无缝对接自动化流水线，构建组件全工序品质管控节点。

整机采用密闭暗室柜体结构，隔绝外界光线干扰，搭载 4 台 2760 万像素定制工业面阵相机拼接拍摄，成像无圆角、无畸变；配套专用图像处理软件，支持图片拼接、曝光时长、图像增益自定义调节，清晰识别隐裂、断栅、碎片、虚焊、脱焊、电池片混料等各类缺陷。设备采用西门子 PLC 主控 + 威纶通触摸屏集中操控，操作界面简洁，支持全自动、手动双运行模式，搭配急停开关、光电限位等多重安全防护，生产运行稳定可靠。

设备采用横向皮带传输方案，适配 2500mm×1400mm 以内大尺寸单晶、多晶组件，自动完成进料归正、条码扫描、探针自动上电、成像检测、信号输出全流程，单次检测时长＜23 秒，速度可按需调节。搭载 60V/20A 稳压电源，升降式探针自动接触组件接线盒完成通电测试；自动扫描 / 手动录入条码，图像与检测数据同步存档，可向下道工序输出 OK/NG 分选信号，便于品质数据长期追溯。整机接驳高度适配 900~1080mm 标准产线输送线，安装适配性强。

核心技术参数

型号：YH-EL4；适用工件：层压前 / 后单晶、多晶光伏组件
测试尺寸上限：2500mm (L)×1400mm (W)；检测节拍：＜23s 可调
成像配置：4 台 2760 万像素定制工业相机，采集时长 1~60s 可调
供电系统：60V/20A 稳压电源，升降探针自动上电
控制系统：西门子 PLC、威纶通触摸屏；传输方式：横向皮带输送
整机尺寸：3000×2250×1600mm；运行模式：全自动 / 手动兼容
配套组件：测试主机、稳压电源、工控机、4 台工业相机、显示器、扫码仪、专用检测软件

整套设备集成自动进出料、成像检测、自动上电、数据管理四大单元，结构模块化易维护，适配光伏工厂大批量连续生产，精准拦截制程缺陷，降低组件报废与售后损耗。
