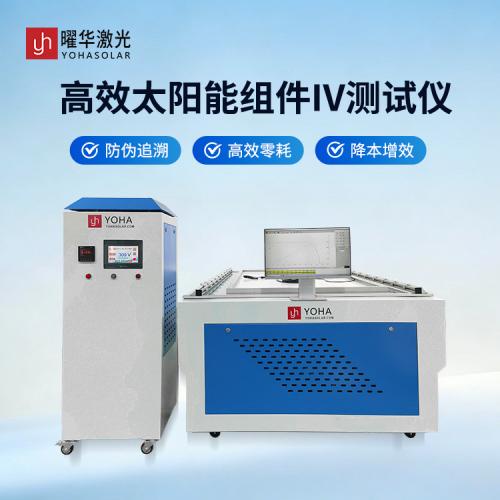

光伏组件IV测试仪YHMT-2312是曜华激光自主研发的一款专业光伏组件电性能检测设备，专为产线质检与实验室研发场景设计。设备采用大功率、长寿命的进口脉冲氙灯作为模拟器光源，配合超高精度四通道同步数据采集卡与超线性电子负载，能够快速、精准地测量光伏组件的关键电性能参数，自动生成电流-电压（I-V）特性曲线与功率-电压（P-V）特性曲线，为组件转换效率评估与质量分析提供可靠的数据支撑。
核心功能特点
高精度测量，数据真实可靠
采用四线测量技术，配合16位4通道高速同步采集卡，单次测试采集8000个数据点，确保数据同步性与准确性。系统可精确测量开路电压（Voc）、短路电流（Isc）、额定功率点（Pmax）、额定功率点电压（Vm）、额定功率点电流（Im）、填充因子（FF）、转换效率（EFF）、串联电阻（Rs）、并联电阻（Rsh）等全参数，测量结果误差控制在±1%以内，不一致性优于±0.5%，满足严苛的检测精度要求。
高性能光源系统，性能稳定持久
采用进口脉冲氙灯作为模拟光源，光谱范围覆盖300-1200nm，光谱匹配度严格符合IEC60904-9标准（AM1.5G），总辐照强度达1000W/m²，辐照度可在700-1200W/m²范围内连续调节。辐照不均匀度与不稳定度均控制在±2%以内，单次闪光脉冲时间仅100ms，测量间隔5秒。氙灯使用寿命长达10万次，大幅降低耗材更换频率与运维成本。
智能控制系统，操作简便高效
搭载西门子PLC智能控制系统，具备高运算速度与强抗干扰能力，精准调度数据采集卡、电子负载与光源系统的运行时序，确保测量流程有序衔接。配备7寸威纶通触摸屏，界面友好、操作直观。专用测量软件支持中英文切换，具备辐照度自动补偿与温度自动补偿功能，有效消除环境因素对测试结果的干扰。软件支持自动生成I-V和P-V曲线，测试结果语音报数提示，条码可手动输入或自动递增，测试数据自动保存至硬盘并可随时以Excel格式汇总导出。
联网扩展，适配智能工厂需求
设备标配RS485与以太网接口，支持Modbus TCP协议，可选配WiFi无线传输模块，实现与工厂云端系统的数据互联互通，满足产线信息化与智能化管理需求。
|
参数分类 |
项目 |
规格 |
|
设备参数 |
产品型号 |
YHMT-2312 |
|
|
有效测试面积 |
2300×1200mm |
|
|
测试功率范围 |
5W～600W |
|
|
测量电压 |
0mV～100V（分辨率1mV） |
|
|
测量电流 |
0mA～20A（分辨率1mA） |
|
|
测量结果误差 |
±1% |
|
|
测量结果不一致性 |
±0.5% |
|
模拟光源 |
光谱范围 |
300～1200nm |
|
|
总辐照强度 |
1000W/m² |
|
|
辐照度调节范围 |
700W/m²～1200W/m² |
|
|
辐照不均匀度 |
±2% |
|
|
辐照不稳定度 |
±2% |
|
|
氙灯使用寿命 |
100000次 |
|
软件功能 |
测量参数 |
Isc、Voc、Pmax、Vm、Im、FF、EFF、Temp、Rs、Rsh |
|
|
曲线生成 |
自动生成I-V曲线和P-V曲线 |
|
|
测试校正 |
辐照度自动补偿、温度自动补偿 |
|
|
通讯接口 |
RS485 / 以太网，支持Modbus TCP |
|
整机 |
整机尺寸 |
2730×1430×880mm |
|
|
设备重量 |
400KG |
设备配置清单
测试主机（含电子负载）一台、光源（含光学系统）一套、计算机一台、高速数据采集A/D板卡一块、专用测量软件一套、标准电池（用于辐照度校正补偿与均匀性测量）一块。核心部件均采用明纬电源、西门子PLC、德国海曼氙灯、威纶通触摸屏，品质可靠。
适用场景
本产品广泛适用于光伏组件生产线的产线质检与功率分档、实验室组件性能标定与研发测试、第三方检测机构的组件质量认证检测等场景。设备可连续工作24小时以上，辐照方向垂直向上出光，适配组件流水线测试节拍需求，是光伏组件制造企业提升产品质量管控能力的理想工具。
