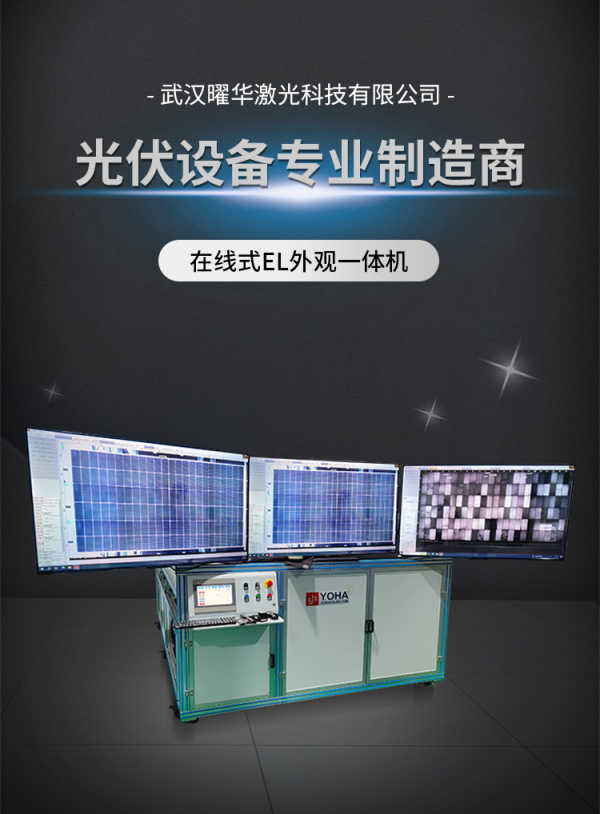

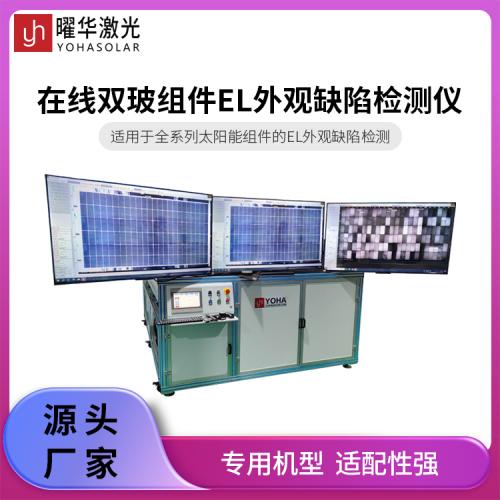

13相机双玻太阳能组件EL外观缺陷检测仪(YH-EL13) |
 |
|
| 13相机双玻太阳能组件EL外观缺陷检测仪，是双玻光伏产线一体化在线无损质检设备，集成 EL 红外成像与可见光外观检测，单工位同步识别电池片内部隐性缺陷与玻璃表面瑕疵。设备搭载 13 组高精度 CCD 相机阵列，EL 成像 18000 万像素、外观成像 24000 万像素，有效改善双层玻璃红外衰减、光晕干扰问题，稳定检出 0.03mm 微隐裂。检测幅面 2600×1500mm，适配 210 规格单晶、多晶双玻组件，支持层压前、层压后自动化在线检测，助力光伏双玻产线良率管控与全流程品质追溯。 |
工作原理板块
1. EL 电致发光检测原理
EL 检测逻辑与太阳能电池发电原理反向运行：设备向双玻组件施加 0-20A 正向可调电流，电池片 PN 结注入载流子并复合释放 1150nm 近红外光；完好电池区域复合充分、成像高亮，隐裂、断栅、虚焊、碎片、PID 衰减等缺陷处载流子传导受阻，图像呈现暗纹、黑斑、暗区。搭配专用红外滤光模组，抵消双层玻璃反光干扰，提升双玻组件缺陷成像对比度。
2. 外观视觉同步检测原理
配套独立可见光高清成像通道，与 EL 红外拍摄同步触发，一次性采集组件正面玻璃完整表面图像，AI 视觉算法自动识别玻璃划伤、异物、污染、色差、崩边、缺角、封装气泡脱层等外观不良，实现内部缺陷 + 表面瑕疵同步判定，消除单一 EL 检测带来的外观漏检盲区。
核心技术参数
|
参数项目 |
详细规格 |
|
设备型号 |
YH-EL13 |
|
相机配置 |
13 通道 CCD 工业相机阵列 |
|
成像总像素 |
EL 通道：18000 万像素；外观通道：24000 万像素 |
|
***大测试面积 |
2600×1500mm（适配 210 全规格双玻组件） |
|
曝光时间 |
1~60s 软件无级可调 |
|
输出供电 |
电流 0~20A、电压 0~60V，支持参数定制 |
|
适用环境温度 |
-10℃ ~ 40℃ |
|
整机供电 |
AC220V/50Hz |
|
整机外形尺寸 |
3095×2220×1665mm |
|
运行模式 |
全自动在线流水线对接、离线抽检双模式 |
|
数据对接 |
兼容工厂 MES 生产管理系统 |
适用应用场景
-
光伏双玻组件自动化流水线在线质检（层压前、层压后工序）
-
组件成品出厂终检车间离线抽检
-
电池封装工艺稳定性监控、不良工艺溯源分析
-
新能源组件实验室可靠性测试、老化后缺陷复测
|
|
|
|
