工作原理
EL 检测原理与光伏发电反向运行：设备输出 0~20A 可调电流、0~60V 电压为组件供电，电池片 PN 结注入载流子并复合释放 1150nm 近红外光；完好电池区域发光均匀高亮，隐裂、断栅、虚焊、碎片、PID 衰减等缺陷处载流子传导受阻，成像呈现暗纹、黑斑、暗区。搭配专业红外光学模组，隔绝车间杂光干扰，弱缺陷成像清晰稳定，全程非接触式无损检测，不会损伤组件本体。

核心技术参数



参数项目	规格参数
设备型号	YHEL-2400
成像相机	CCD 工业相机
相机分辨率	2400 万像素
有效测试面积	2300×1200mm
曝光时间	1~60s 软件可调
输出电气参数	电流 0-20A，电压 0-60V（支持定制）
工作环境温度	-10℃ ~ 40℃
整机供电	AC220V/50HZ

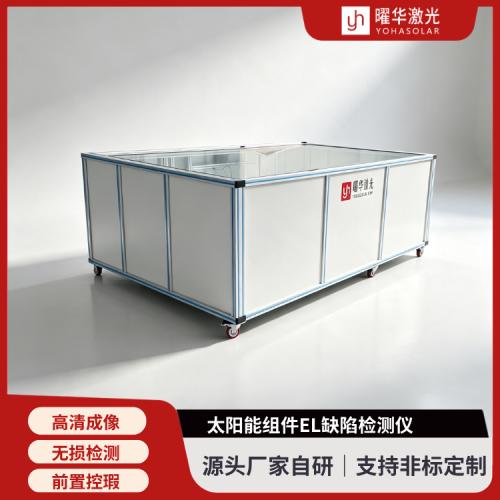

整机外形尺寸	2900×1940×1155mm
运行模式	全自动流水线在线、离线抽检两用
数据接口	对接工厂 MES 管理系统







产品五大核心特点
1、全自动在线集成，适配量产节拍
模块化机身可直接对接光伏自动化流水线，组件输送、定位、拍摄、缺陷判定自动完成，无需人工搬运、人工看图判废，单块组件检测速度快，支持工厂 24 小时不间断批量生产，大幅降低人工质检成本。
2、2400 万像素高清成像，细微缺陷不漏检
搭载专业红外 CCD 相机与定制光学镜头，曝光时间 1~60s 无级可调，可稳定捕捉微弱 EL 发光信号，清晰识别微米级隐裂缺陷；工业级密封暗室结构，隔绝车间灯光、粉尘干扰，图像信噪比高，弱缺陷辨识度强。
3、宽泛适配各类光伏组件
2300×1200mm 大检测台面，兼容市场主流单晶、多晶、单面 / 双玻光伏组件，层压前半成品、层压后成品均可检测；输出电流、电压参数支持按需定制，适配不同功率段组件检测需求。
4、AI 深度学习智能缺陷识别
内置光伏专用视觉算法，通过海量缺陷样本深度学习，自动完成缺陷识别、定位、分类、尺寸标注；可自定义缺陷判定阈值，区分可接受轻微瑕疵与报废缺陷，有效降低人工复核工作量，减少漏检、误判率。
5、全流程数据追溯，助力工艺优化
设备实时生成标准化检测报告，存储每块组件原图、缺陷位置、缺陷类型数据；数据可实时上传 MES 系统，实现组件从封装到出厂全生命周期品质追溯，便于工厂定位焊接、层压等工序不良源头，持续优化生产工艺。

售前售后保障



武汉曜华激光提供一站式光伏检测解决方案，包含前期产线勘测、方案定制；设备交付后上门安装调试、操作人员全流程培训；整机标准质保，终身远程技术支持、软件免费升级；电气、相机、工控等核心部件模块化设计，维护便捷，支持按需定制设备尺寸、电气参数、自动化对接方案。
