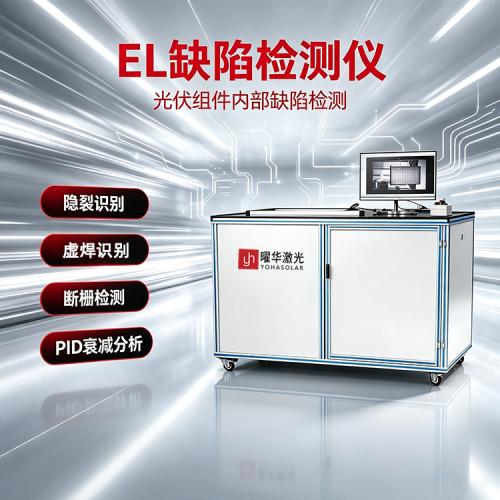

太阳能组件 EL 缺陷检测仪 完整产品介绍



一、产品概述

本设备依托电致发光红外成像原理，属于光伏组件无损检测专用设备。通过高灵敏度工业红外相机捕捉组件通电后释放的红外光，清晰呈现肉眼无法识别的内部隐性缺陷，全程不损伤待测组件。可用于层压前后工序质检、成品出厂筛查、工艺优化分析、实验室样品检测，适配单晶、多晶硅各类中小型光伏组件，是光伏生产管控品质、降低售后损耗的核心设备。









二、核心功能优势

1. 超高检测精度：400 万像素高清成像模组，可检出宽度低至 0.03mm 细微裂纹，隐裂、碎片、虚焊、断栅、黑斑、PID 衰减等缺陷一览无余；
2. 稳定量产适配：支持 24 小时连续不间断运行，检测成像速度 100~700ms 可调，适配工厂高强度流水线作业，设备结构稳固，运维简单；
3. 智能配套软件：人机交互界面简洁易上手，支持条码录入、图像放大检视、缺陷图片分类存储、检测数据归档溯源，便于工艺复盘；
4. 宽环境适配：可在 - 10℃~40℃区间稳定工作，供电参数连续可调，兼容市面上主流尺寸硅基太阳能组件。



三、完整技术参数

参数项目	详细规格
检测原理	电致发光红外成像无损检测
相机配置	专用高灵敏度工业红外相机
图像分辨率	400 万像素
***小可识别裂纹	0.03mm
有效测试幅面	1500×900mm
图像采集时长	100~700ms（档位可调）
直流稳压电源	电压 0~60V 可调；电流 0~10A 可调
适用组件类型	单晶硅、多晶硅太阳能组件
适用工序	层压前检测、层压后成品检测
工作环境温度	-10℃ ~ 40℃
整机供电规格	220V/50Hz
整机外形尺寸	1680×1180×965mm
整机重量	200KG



四、标准整机配置



1. EL 检测主机一台
2. 工业红外相机 + 专业镜头一套
3. 可调直流稳压电源一台
4. 高透专用检测玻璃一块
5. 配套工控电脑一台
6. 光伏 EL 专用图像分析软件一套





五、适用场景

光伏组件生产产线在线质检、成品返修缺陷排查、组件出厂全检、电池工艺研发实验、电站故障组件内部缺陷诊断，覆盖工厂量产、科研实验室、光伏运维检测多类场景。
