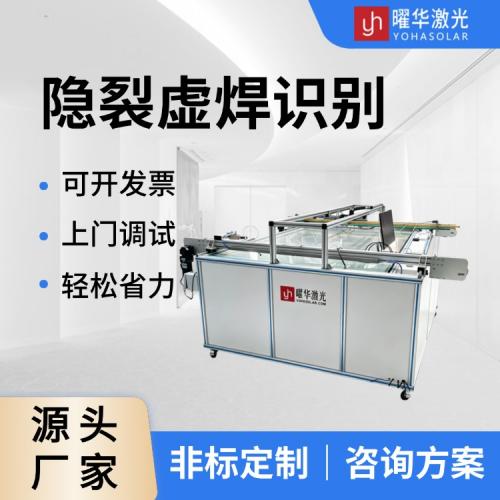

高清成像快速拦截不良、降低售后损耗 |
 |
|
| 在线太阳能组件 EL 缺陷检测仪适配层压前后全工序在线检测，搭载 2400 万像素定制红外相机，可识别 0.03mm 微隐裂、虚焊、断栅等隐性瑕疵。设备支持组件自动扫码归档，1-60s 采集时长可调，可 24 小时连续量产运行，铝塑避光暗箱隔绝环境光干扰，成像清晰稳定，无缝嵌入流水线完成无损质检。 |
在线太阳能组件 EL 缺陷检测仪产品介绍
一、产品概述
本设备为光伏产线专用在线式 EL 检测设备，依托电致发光原理，对层压前后、封装完成的单晶、多晶组件开展无损成像检测，可识别肉眼无法分辨的内部隐性缺陷，整机可无缝集成流水线，支持 24 小时不间断量产质检，配套智能软件实现自动扫码、图像归档、缺陷判定联动输出，稳定把控组件生产良率。
二、可检测缺陷类型
-
材料缺陷：碎片、微隐裂、黑斑、栅线断裂、表面污染
-
工艺缺陷：虚焊、脱焊
-
品质问题：不同功率、规格电池片混用
三、核心硬件优势
整机采用铝塑避光暗箱，轻量化易转运，可隔绝外界杂光避免画面发灰；搭载 2400 万像素定制红外相机，可识别 0.03mm 细微裂纹；配备横向自动传输线体与升降探针自动供电工装，无需人工接线；配套专用检测软件，支持图像放大检视、条码自动命名存档，可输出 OK/NG 信号联动后端 IV 检测设备。
四、技术参数
|
参数项目 |
规格详情 |
|
适配组件 |
单晶、多晶光伏组件（层压前后均可检测） |
|
可测尺寸 |
长 1200-2500mm，宽 600-1400mm |
|
传输方式 |
横向长边进料传输 |
|
扫码功能 |
自动条码扫描，图像按编号存储 |
|
相机配置 |
定制工业相机，2400 万像素 |
|
缺陷灵敏度 |
识别宽度＜0.03mm 裂纹 |
|
图像采集时长 |
1-60s 连续可调 |
|
激励电源 |
电压 0-60V，电流 0-20A 可调 |
|
工作环境 |
-10℃ ~ 40℃ |
|
可调图像参数 |
Target、Gain、Time、Gamma、Contrast 等 |
|
连续工作能力 |
支持 24 小时不间断运行 |
五、标准成套配置
EL 检测机箱、自动化传输线体、专用成像相机、工控电脑、可调稳压激励电源、原厂配套 EL 分析软件
六、适用场景
适配光伏组件量产流水线，覆盖层压前半成品、层压后成品全工序质检，自动完成批量缺陷筛查，建立标准化质检数据档案，满足工厂工艺优化、成品出厂质控、客户验收溯源需求。
|
|
|
|
