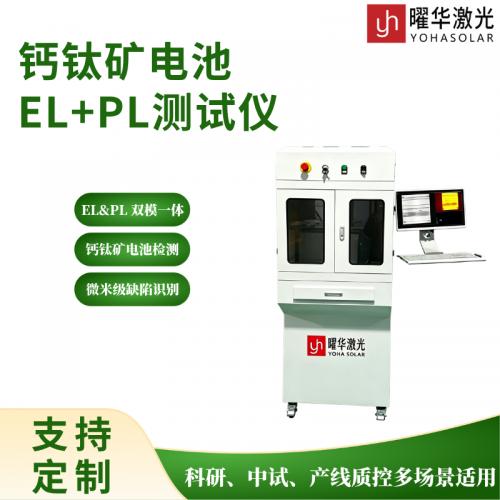

钙钛矿电池 EL+PL 测试仪产品介绍



本设备为一体化高精度缺陷检测设备，集成 EL 电致发光与 PL 光致发光两大检测模式，适配钙钛矿电池、柔性钙钛矿电池、晶硅‑钙钛矿叠层电池，广泛用于高校科研、企业研发、中试及量产质控场景。设备可识别晶界不均、针孔、划痕、破裂、串联异常等缺陷，一次装夹即可完成单模或双模同步成像检测。





设备标准有效测试面积 300×300mm，可定制，测试节拍≤1S（不含上下料），检测灵敏度≥50μm，分辨率≥0.1mm/pixel。搭载双相机系统，1200 万像素长焦相机适配微小样品，2000 万像素短焦相机覆盖大尺寸样品。EL 模块供电 0‑120V、0‑2A，具备过压、过流、短路、漏电保护，曝光时间 0.1‑30s 可调。PL 模块可选 450/915/980nm 半导体激光，激光功率 25W 可调，光斑均匀性≥90%，激发时间 100ms‑10s 可调。



配套专业软件，支持模式自由切换、条码录入、缺陷识别、热力图显示、灰度统计与图像存储。整机重量 120KG，工作环境温度 0‑50℃、湿度 10%‑85%，手动上下料，可完成材料本征缺陷与器件电学缺陷双向表征，为材料改良、工艺迭代、缺陷追溯提供完整检测数据支撑。
