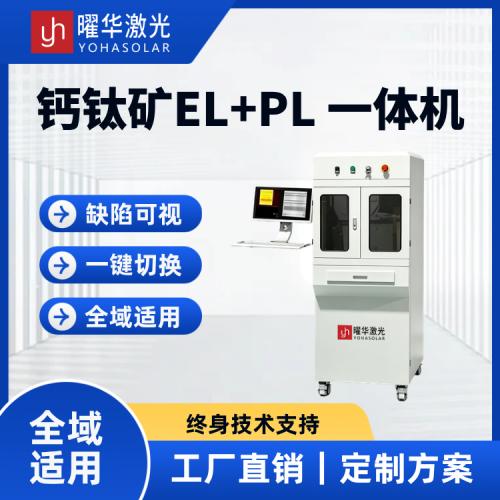

钙钛矿电池 EL+PL 测试仪产品介绍



武汉曜华激光钙钛矿电池 EL+PL 测试仪，是钙钛矿电池专用双模无损检测设备，集成 EL 电致发光、PL 光致发光检测能力，可同时完成器件电学缺陷识别与薄膜材料本征表征，服务科研研发与产线质量管控。

核心技术参数

• 设备型号：YHG‑ELPL
• 检测模式：EL 成像、PL 成像、EL+PL 双模同步检测
• 有效测试面积：300×300mm（支持定制）
• 测试节拍：≤1S（不含上下料）
• 成像灵敏度：≥50μm
• EL 模块：电压 0‑120V，电流 0‑2A，具备过压、过流、短路、漏电保护
• PL 激发光源：半导体激光，功率 25W 可调，光斑均匀性≥90%
• 相机配置：长焦镜头（微小样品）、短焦工业镜头（大尺寸样品）双相机
• 工作环境：温度 0～50℃，湿度 10%‑85%



产品特点

1. 双模式成像，支持 EL、PL 单独测试，也可实现 EL+PL 同步采集，实现器件与材料双重表征。
2. 双相机配置，兼顾微小试样微观观测与大尺寸电池全域成像，捕捉微米级缺陷。
3. EL 程控电源、PL 激光光源参数均可调节，适配不同样品的测试条件。
4. 专业配套软件，支持缺陷识别、热力图显示、灰度统计、条码录入、图像存储归档。
5. 具备多重电气安全防护，激光激发时间、曝光时间可调，保护待测样品不受损伤。



产品优势

1. 一机双测，无需分别采购 EL、PL 两套设备，有效降低实验室及产线设备投入。
2. EL 反馈器件工作态电学缺陷，PL 解析薄膜晶界、针孔、组分偏析等材料本征问题，数据相互印证，检测结论更完整。
3. 兼容性强，适配钙钛矿、柔性、晶硅‑钙钛矿叠层电池，测试幅面支持定制。
4. 测试速度快，秒级完成成像；设备结构模块化，光学、电气部件维护检修便捷。

应用场景

1. 高校科研院所：钙钛矿薄膜缺陷研究、载流子复合特性分析，新材料、新工艺机理探究。
2. 企业研发中心：电池工艺迭代优化，柔性、叠层钙钛矿电池的样品性能评估。
3. 中试 & 量产产线：来料筛查、生产过程监控、成品分级，完成划痕、坏点、黑片、破裂等缺陷溯源。
