超大尺寸 BIPV 组件 EL 缺陷检测仪产品介绍



本设备为光伏建筑一体化领域定制的高精度自动化 EL 检测装备，依托高分辨率电致发光成像技术，在暗室环境下对大尺寸、非标异形 BIPV 组件开展无接触全覆盖扫描，精准检出隐裂、断栅、黑心片、碎片、PID 衰减、接触不良等微观缺陷，是 BIPV 生产、验收、研发环节重要质检设备。

产品特点

1. 大尺寸强兼容：高承重精密运动平台搭配定制载台夹具，可处理数米级超大、超重组件，支持曲面、梯形等异形件，适配光伏幕墙、光伏瓦、采光顶各类产品。
2. 高性能成像能力：高量子效率近红外工业相机，优化光学路径与算法，克服彩色、纹理玻璃透光低难题；多相机拼图扫描，消除检测盲区，可识别细小微裂纹。
3. 密闭暗室与安全防护：高密封性暗室隔绝外界杂散光，保障成像质量；配置高压绝缘、安全互锁、紧急制动、可靠接地，规避高压组件检测安全风险。
4. 稳定高效非接触检测：选用工业级核心部件，支持长时间连续作业；非接触扫描，不会划伤彩釉、特殊涂层组件表面，检测周期短，适配批量检测需求。



核心参数

• 适用工序：层压前、层压后组件缺陷检测
• 适配产品：单晶、多晶各类 BIPV 组件
• 相机配置：专业工业相机，多相机拍摄模式
• 像素分辨率：6000 万像素
• 裂纹检出能力：可检测裂纹宽度小于 0.03mm

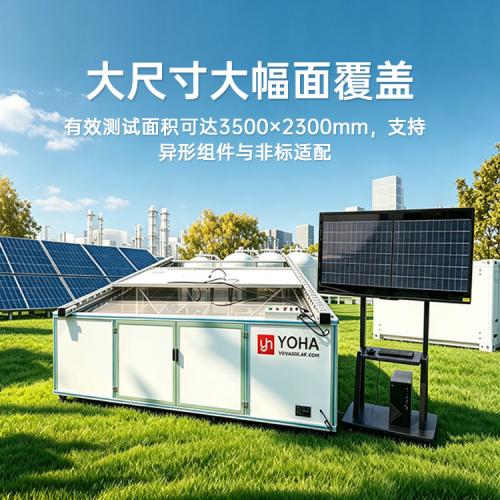

• 有效测试面积：3500×2300mm
• 稳压电源：100V/30A
• 图像采集时间：1‑60s 可调
• 供电规格：220V/50HZ
• 整机外形尺寸：3700×2560×1155mm



适用场景

可用于 BIPV 产线成品全检，严控出厂质量；也可用于工程项目入场验收，排查运输施工造成的内部损伤；同时支持镂空、柔性基板等创新 BIPV 产品研发验证。



使用注意事项

设备需安置在平整、少尘场地，远离振动源与强电磁干扰。检测作业必须保证暗室完全闭合，外界光线侵入会直接造成成像失效。待测组件尺寸、重量不可超出设备额定范围，避免损坏运动机构。开展高压组件检测时，必须确认接地与安全互锁功能正常。日常定期维护相机、运动传动部件，保障检测精度。
