方形动力模组智能生产线产品介绍

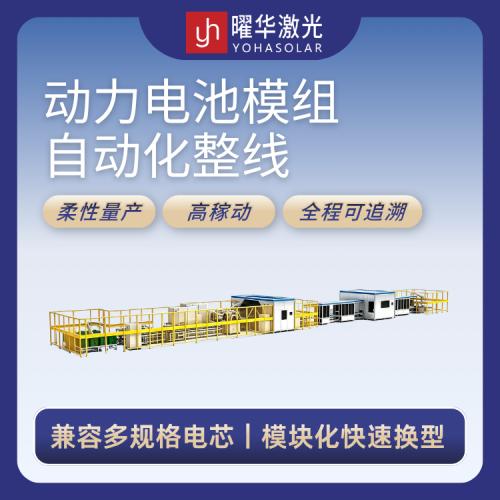

方形动力模组智能生产线，面向方形铝壳电芯实现模组及 PACK 自动化装配生产，覆盖电芯上料、堆叠、激光焊接、检测、PACK 集成等全流程工序。可兼容 280AH 及以下主流方形电芯，通过模块化工位实现自动化作业，完成动力电池模组与电池包的规模化制造，是新能源锂电制造的成套核心装备。

产品特点

1. 柔性生产适配：支持多规格方形电芯生产，产品换型时间短，治具快速切换，可兼顾批量量产与新品试产需求。
2. 高效稳定产出：整线节拍配置合理，设备稼动率高，MTBF 性能优异，有效降低故障停机对生产造成的影响。
3. 严苛品质管控：搭载多工序在线检测，严控一次及二次良品率，对焊接、装配缺陷进行识别拦截，保障模组 PACK 装配一致性。
4. 模块化成套设计：工位可按需配置，可对接上层 MES 系统，生产数据可追溯；完善安全接地与防护设计，适配车间工业生产环境。



核心技术参数

• 兼容电芯：280AH 及以下主流方形铝壳电芯
• 电芯生产节拍：6‑8PPM
• 模组节拍：27JPH
• PACK 节拍：6.3JPH
• 设备总功率：≤20KW
• 设备稼动率：＞90%
• 一次良品率：≥99%，二次良品率：≥99.5%（来料不良除外）
• 整机外形尺寸：约 L15000×W5500×H2400mm
• MTBF：＞12H
• 产线故障率：≤2%
• 设备设计寿命：10 年（不含易损件）
• 产品换型时间：＜4h（首换型除外）
• 工作环境温度：5℃‑35℃，湿度 20%‑90%
• 气源气压：0.5‑0.6Mpa
• 供电规格：220V‑380V，50Hz/60Hz
• 地面承重：≥800kg/㎡
• 接地方式：直接接地式



建设产线注意事项

1. 场地地面需平整，避免振动冲击，地面承重需满足≥800kg/㎡，提前预留足够安装空间。
2. 提前规划供电、供气系统，保证气压、电压稳定，做好设备接地，保障生产安全。
3. 合理配置作业人员，模组、PACK 工位按工艺匹配操作人员与流动辅助人员。
4. 重视易损件定期维护保养，区分设备故障、物料更换、治具换型的停机，做好产线运维计划。
5. 环境温湿度控制在规定区间，减少温湿度波动对焊接、装配精度带来的不良影响。
